Name: Desempenho de Intel Celeron 266 do MÓDULO do processador central do SISTEMA PLC de X20CP3484 B&R X20 com o processador adicional do I/O
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP3484
Price: 4,690.00 USD
Availability: InStock

Casa Produtos Plc da automatização de B&R

Desempenho de Intel Celeron 266 do MÓDULO do processador central do SISTEMA PLC de X20CP3484 B&R X20 com o processador adicional do I/O

Detalhes do produto:

Lugar de origem:	ÁUSTRIA
Marca:	B&R
Certificação:	COC
Número do modelo:	X20CP3484

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1EA
Preço:	USD
Detalhes da embalagem:	Original
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T
Habilidade da fonte:	10EA

Contato

Descrição de produto detalhada

Nome do produto:	B&R	Modelo do produto:	X20CP3484
Tipo de produto:	Módulo do processador central	Código de identificação:	0x23A6
I/O interno:	0,6 W	Tensão entrada:	24 VDC -15%/+20%
Dimensões:	2009985 milímetro	Garantia:	1 ano
Destacar:	MÓDULO DO PROCESSADOR CENTRAL DO SISTEMA PLC DE B&R X20 , X20CP3484 B&R , MÓDULO DO PROCESSADOR CENTRAL DO PLC DE B&R X20

Desempenho de Intel Celeron 266 do MÓDULO do processador central do SISTEMA PLC de X20CP3484 B&R X20 com o processador adicional do I/O

NÚMERO MATERIAL:

X20CP3484

DESCRIÇÃO:

Desempenho de Intel Celeron 266 com o processador adicional do I/O
Ethernet, POWERLINK e USB a bordo
3 entalhes para a expansão modular da relação
CompactFlash como a memória removível da aplicação
Fã-livre
Extremamente compacto

O X20CP3484 é o Celeron o menor baseou o processador central para o sistema X20. Contudo, seu tempo de ciclo mais curto de 800 µs ainda mostra seu poder. As características básicas são as mesmas que aquelas dos tipos maiores.

Os ethernet e USB são a bordo. Além, o processador central tem uma conexão de POWERLINK para uma comunicação do tempo real. Há igualmente três entalhes de múltiplos propósitos para os módulos de relação adicional.

Os modelos X20CP3484 e X20CP3484-1 do processador central diferem somente pelo tamanho de SDRAM.

Descrição sucinta

Relações	1x RS232, 1x ethernet, 1x POWERLINK V1/V2, 2x USB, relação de 1x X2X
Módulo de sistema	Processador central

Informação geral

Código de identificação de B&R	0x23A6
Refrigerar	Fanless
Indicadores de estado	Função do processador central, temperatura excessiva, ethernet, POWERLINK, CompactFlash, bateria
Diagnósticos
Bateria	Sim, usando o indicador de estado do diodo emissor de luz e o software
Função do processador central	Sim, usando o indicador de estado do diodo emissor de luz
CompactFlash	Sim, usando o indicador de estado do diodo emissor de luz
Ethernet	Sim, usando o indicador de estado do diodo emissor de luz
POWERLINK	Sim, usando o indicador de estado do diodo emissor de luz
Temperatura excessiva	Sim, usando o indicador de estado do diodo emissor de luz
Diagnósticos - fã	-
Apoio
Apoio de ACOPOS	Sim
Apoio visual dos componentes	Sim
Consumo de potência sem cartão de memória, módulo de relação e USB	W 10,5
Consumo de potência interno da fonte de alimentação da relação e do I/O de X2X
Ônibus	W 1,42
I/O interno	0,6 W
Dissipação de poder adicional causada pelos atuadores (resistive) [W]	-
Isolamento elétrico
IF1 - IF2	Sim
IF1 - IF3	Sim
IF1 - IF4	Não
IF1 - IF5	Não
IF1 - IF6	Sim
IF2 - IF4	Sim
IF2 - IF5	Sim
IF3 - IF4	Sim
IF3 - IF5	Sim
IF4 - IF5	Não
IF4 - IF6	Sim
IF5 - IF6	Sim
PLC - IF1	Não
PLC - IF2	Sim
PLC - IF3	Sim
PLC - IF4	Não
PLC - IF5	Não
PLC - IF6	Sim
Certificações
CE	Sim
UKCA	Sim
ATEX	Zona 2, II 3G Gc ex do nA nC IIA T5 IP20, Ta (veja o manual do usuário X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipamento industrial do controle
HazLoc	cCSAus 244665 Equipamento controle de processos para lugar perigosos Classe mim, divisão 2, grupos ABCD, T5
DNV	Temperatura: B (0 - 55°C) Umidade: B (até 100%) Vibração: B (4 g) Compatibilidade eletrónica: B (ponte e plataforma aberta)
LR	ENV1
KR	Sim
ABS	Sim
EAC	Sim
KC	Sim

Fonte de alimentação da relação do processador central e do X2X

Tensão entrada	24 VDC -15%/+20%
Corrente entrada	Máximo 2,2 A
Fusível	Integrado, não pode ser substituído
Proteção reversa da polaridade	Sim

Saída da fonte de alimentação da relação de X2X

Potência de saída nominal	7 W
Conexão paralela	Sim
Operação redundante	Sim

Fonte de alimentação entrada do I/O

Tensão entrada	24 VDC -15%/+20%
Fusível	Linha fusível exigida: Máximo 10 A, lento-sopro

Fonte de alimentação do I/O da saída

Tensão nominal da saída	24 VDC
Carga permissível do contato	10 A

Fonte de alimentação - informação de general

Indicadores de estado	Sobrecarga, estado de funcionamento, estado do módulo, transferência de dados RS232
Diagnósticos
Transferência de dados RS232	Sim, usando o indicador de estado do diodo emissor de luz
Corrida do módulo/erro	Sim, usando o indicador de estado do diodo emissor de luz e o software
Sobrecarga	Sim, usando o indicador de estado do diodo emissor de luz e o software
Isolamento elétrico
Fonte do I/O - fonte de alimentação do I/O	Não
Fonte da relação de CPU/X2X - fonte de alimentação da relação de CPU/X2X	Sim

Controlador

Entalhe de CompactFlash	1
Pulso de disparo de tempo real	Permanente, definição 1 s, -20 à precisão de 20 ppm em 25°C
FPU	Sim
Processador
Tipo	Celeron 266 (compatível)
Esconderijo L2	-
Esconderijo L1 para o código dos dados e do programa	kB de 2x 16
Processador integrado do I/O	Pontos de dados do I/O dos processos no fundo
Entalhes de relação modulares	3
Variáveis Remanent	KB do máximo 64
O tempo de ciclo o mais curto da classe da tarefa	800 µs
Tempo de ciclo típico da instrução	0,007 µs
Proteção de dados
Monitoração da bateria	Sim
Bateria de lítio	Pelo menos 3 anos
Memória padrão
RAM	32 MB SDRAM
Usuário RAM	1 MB SRAM

Relações

Relação IF1
Tipo	RS232
Variação	Conexão através do bloco de terminais TB12 de 12 pinos
Taxa de transferência	Máximo 115,2 kbit/s
Relação IF2
Tipo	Ethernet
Variação	RJ45 protegido
Linha comprimento	Máximo 100 m entre 2 estações (comprimento de segmento)
Taxa de transferência	10/100 de Mbit/s
Relação IF3
Fieldbus	POWERLINK V1/V2
Tipo	100BASE-T (ANSI/IEEE 802,3)
Variação	RJ45 protegido
Linha comprimento	Máximo 100 m entre 2 estações (comprimento de segmento)
Taxa de transferência	100 Mbit/s
Relação IF4
Tipo	USB 1,1
Variação	Tipo A
Corrente de saída máxima	0,5 A
Relação IF5
Tipo	USB 1,1
Variação	Tipo A
Corrente de saída máxima	0,5 A
Relação IF6
Tipo	Mestre da relação de X2X
Quantidade	1

Condições operacionais

Montando a orientação
Horizontal	Sim
Vertical	Sim
Elevação da instalação acima do nível do mar
0 a 2000 m	Nenhuma limitação
>2000 m	Redução da temperatura ambiental por 0.5°C por 100 m
Grau de proteção por EN 60529	IP20

Circunstâncias ambientais

Temperatura
Operação
Orientação de montagem horizontal	0 a 55°C
Orientação de montagem vertical	0 a 50°C
Derating	-
Armazenamento	-25 a 70°C
Transporte	-25 a 70°C
Humidade relativa
Operação	5 a 95%, não-condensando-se
Armazenamento	5 a 95%, não-condensando-se
Transporte	5 a 95%, não-condensando-se

Propriedades mecânicas

Nota	Memória da aplicação da ordem (CompactFlash) separadamente Bateria alternativa incluída na entrega Placa de cobertura da extremidade X20 (direita) incluída na entrega 12 o bloco de terminais do pino X20 incluiu na entrega O entalhe do módulo de relação cobre incluído na entrega
Dimensões
Largura	200 milímetros
Altura	99 milímetros
Profundidade	85 milímetros

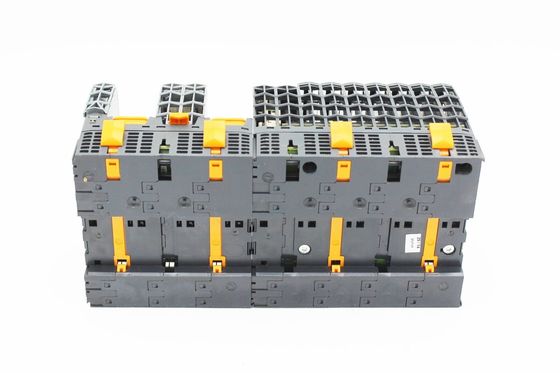

Desempenho de Intel Celeron 266 do MÓDULO do processador central do SISTEMA PLC de X20CP3484 B&R X20 com o processador adicional do I/O 0
