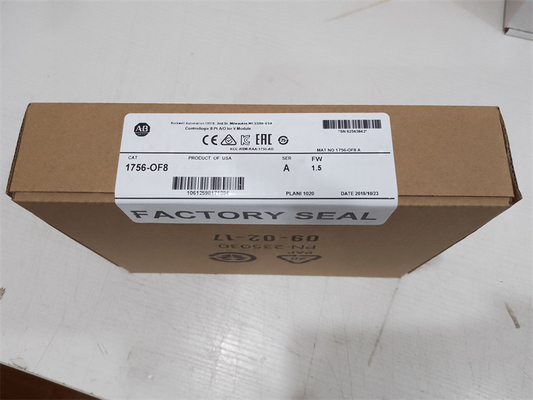

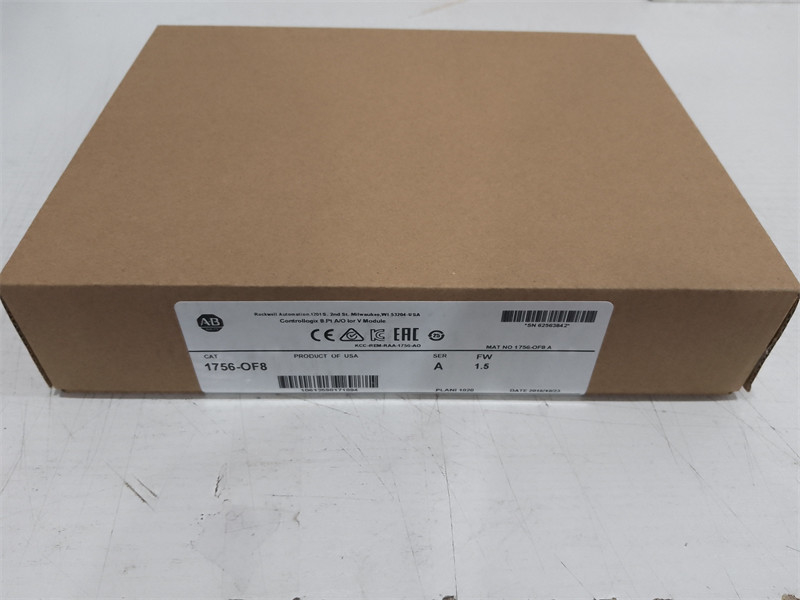

Allen-Bradley 1756-OF8 ControlLogix 8 pinta A/O mim ou módulo de V

Allen-Bradley 1756-OF8 ControlLogix 8 pinta A/O mim ou módulo de V

Especificações técnicas
Atributo 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Saídas oito tensões ou atuais
± 10V da escala da saída
0… 20 miliampères
Tensão da definição: 15 bocados através de 10.5V - 320 μV/bit
Atual: 16 bocados através de 21 miliampères - 325 nA/bit
Tração atual @ 5.1V 150 miliampères 200 miliampères
Tração atual @ 24V 210 miliampères 300 miliampères
Poder total 5,8 W 8,22 W da placa traseira
Tensão e placa traseira atual das avaliações: 5.1V C.C., 150 miliampères máxima; 24V C.C., 210 miliampères máxima
Tensão da saída: -10… +10V
Corrente de saída: 0… 20mA
Placa traseira: 5.1V C.C., 200 miliampères máxima; 24V C.C., 300 miliampères máxima
Tensão da saída: -10… +10V
Corrente de saída: 0… 20mA
Dissipação de poder 5,8 W; cargas de 0… 750 ohms 8,22… 2 W; cargas de 0… 750 ohms
Dissipação térmica 16,78 BTU/hr 28,03 BTU/hr
Saída atual da detecção do circuito aberto somente (a saída deve ser ajustada a >0.1 o miliampère)
C.C. do ± 24V da C.C. da proteção 24V da sobretensão
Procurar um caminho mais curto corrente da proteção eletronicamente limitada a 21 miliampères ou menos
Tensão da capacidade de movimentação: > 2000 Ω
Atual: 0… 750 Ω
°C 25 < 2="" ms="" to="" 95=""> calibrado da precisão do tempo de estabelecimento @ (°F) 77 melhor de 0,05% da escala de 0… 21 miliampères, -10,4… 10.4V
Intervalo da calibração 12 meses N/A típico
°C deslocado da tração 50 μV/
100 °C de nA/°C 20 μV/
80 nA/°C
Tração do ganho com temperatura, tensão máxima: 25 ppm/°C, 520 μV/°C
Atual: 50 ppm/°C, tensão de 1050 μA/°C: 6 ppm/°C, 125 μV/°C
Atual: 30 ppm/°C, 630 mA/°C
Tensão do erro do módulo: 0,15% da escala
Atual: 0,3% da tensão da escala: 0,1% da escala
Atual: 0,2% da escala
Tempo da varredura do módulo, vírgula flutuante da Senhora do minuto 12
inteiro de 8 Senhoras
Vírgula flutuante de 32 bits de IEEE do modo do inteiro do formato de dados (deixou justificado, complemento de 2 s)
R-escada DAC do método de conversão do módulo, monotonicity sem códigos faltantes
Tensão 250V do isolamento (contínuo), tipo reforçado da isolação, canais de saída a
Placa traseira
Nenhum isolamento entre os canais de saída individuais
250V (contínuo), (1) tipo básico da isolação, canais de saída a
Placa traseira
Nenhum isolamento entre os canais de saída individuais
(1) os módulos da série A foram especificados à isolação reforçada baseada na terminologia UL508. Os módulos da série B tipo-são testados à mesma tensão da força dielétrica que os módulos mas o uso da série A
terminologia atualizada baseada em IEC 61010-1, isolação básica.
Fechar eletrônico, software do módulo configurável
Bloco de terminais removível 1756-TBNH
1756-TBSH
RTB que fecha mecânico definido pelo utilizador
Largura de entalhe 1
Tamanho do fio
1756-TBNH
Única conexão do fio: 0,33… 2,1 milímetros 2 (Calibre de diâmetro de fios 22… 14) contínuo ou fio de cobre encalhado, avaliado no °C 105 (°F) 221 ou maior, 1,2 milímetros (3/64 dentro.)
máximo da isolação. Não prenda mais de um condutor em nenhum terminal.
Conexão dobro do fio: 0,33… 1,3 milímetros 2 (Calibre de diâmetro de fios 22… 16) contínuo ou fio de cobre encalhado, avaliado no °C 105 (°F) 221 ou maior, 1,2 milímetros (3/64 dentro.)
máximo da isolação. Não prenda mais de dois condutores em nenhum terminal
1756-TBSH
A única conexão do fio, 0,33… 2,1 sólidos do milímetro 2 (Calibre de diâmetro de fios 22… 14), ou o fio de cobre protegido encalhado avaliaram no °C 105 (°F) 221, ou maior, 1,2 milímetros
(3/64 dentro.) máximo da isolação. Não prenda condutores múltiplos em nenhum terminal
Especs. 1756-TBNH do torque do bloco de terminais: N 1,36•m (12 libras•em)
Categoria da fiação (2)
(2) uso esta informação de Category do condutor para o roteamento de condutor planejando. Veja a fiação da automatização industrial e diretrizes aterrar, publicação 1770-4.1.
1 - em portos do sinal
Tipo do cerco nenhum (aberto-estilo)
Código T4 da temperatura
