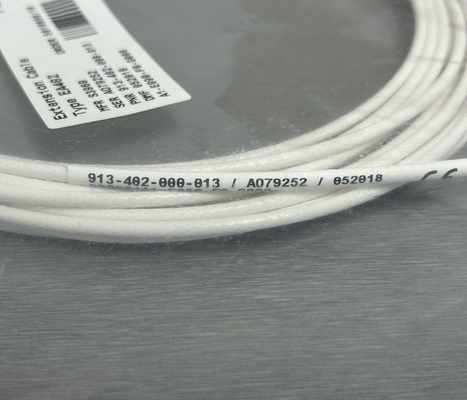

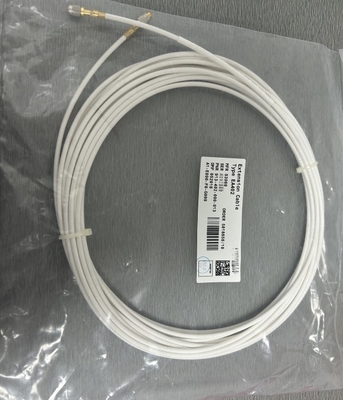

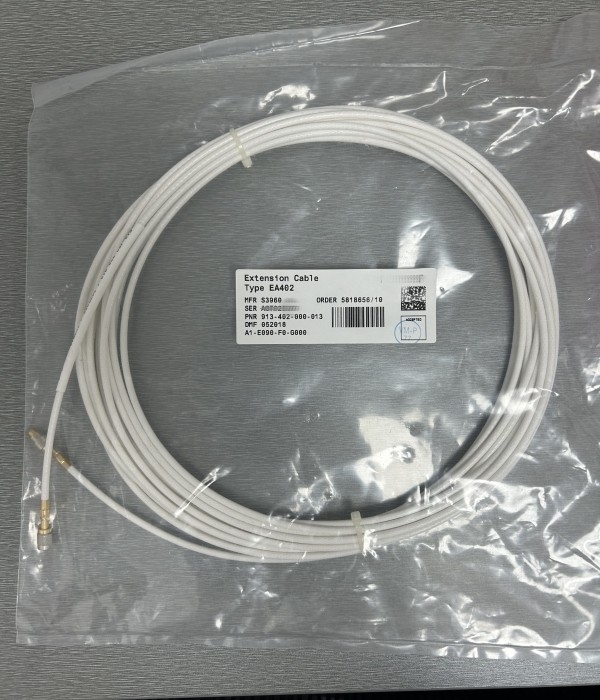

EA402 913-402-000-013 Cabo de extensão do sistema de medição de proximidade em existência

EA402 913-402-000-013 Cabo de extensão do sistema de medição de proximidade em existência

Detalhes do produto:

Descrição:

Este sistema de proximidade permite a medição sem contacto do deslocamento relativo dos elementos da máquina em movimento.É particularmente adequado para medir a vibração relativa e a posição axial dos eixos rotativos da máquina, tais como os encontrados nas turbinas a vapor, a gás e a hidráulica, bem como nos alternadores, turbocompressores e bombas.

O sistema é baseado em torno de um transdutor sem contato TQ 402 ou TQ 412 e um condicionador de sinal IQS 450.O sistema produz uma tensão ou corrente proporcional à distância entre a ponta do transdutor e o alvo, como um eixo de máquina.

A parte activa do transdutor é uma bobina de fio moldada na ponta do dispositivo, feita de Torlon ® (poliamida-imida).O material alvo deve:, em todos os casos, ser metálico.

O corpo do transdutor está disponível com fio métrico ou imperial. A versão TQ 412 é destinada a aplicações de montagem reversa.com um conector coaxial em miniatura de auto-bloqueioPodem ser encomendados vários cabos de comprimento (integral e extensão).

O condicionador de sinal IQS 450 contém um demodulador de modulação de alta frequência que fornece um sinal de condução ao transdutor.Isto gera o campo electromagnético necessário usado para medir a lacunaO circuito do condicionador é feito de componentes de alta qualidade e é montado numa extrusão de alumínio.

Os transdutores TQ 402 e TQ 412 podem ser combinados com um único cabo de extensão EA 402 para alongar efetivamente a frente.estão disponíveis caixas de junção e protetores de interconexão para a proteção mecânica e ambiental da ligação entre os cabos integrados e de extensão.

O sistema de proximidade pode ser alimentado por módulos de processamento de sinal associados ou por uma fonte de alimentação de rack.
