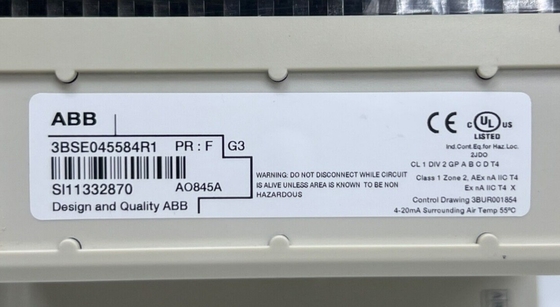

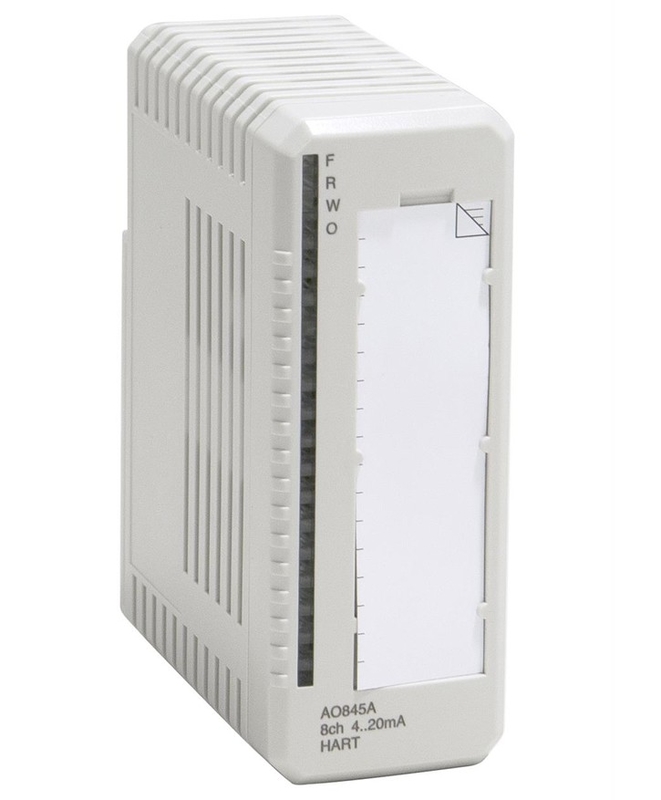

ABB AO845A 3BSE045584R1 Módulo de saída analógica S/R HART 8 canais Módulo

ABB AO845A 3BSE045584R1 Módulo de saída analógica S/R HART 8 canais Módulo

Detalhes do produto:

Descrição:

O erro de canal externo é notificado (apenas nos canais ativos) se a fonte de alimentação do processo que fornece tensão ao circuito de saída for demasiado baixa,ou a corrente de saída é inferior ao valor definido de saída e ao valor definido de saída > 1 mA (circuito aberto).

O erro de canal interno é relatado se o circuito de saída não puder dar o valor de corrente correto.

ABB AO845A 3BSE045584R1 saída analógica redundante ou simples 1 × 8 ch HART. 4..20 mA, 12 bits, 0,1%, RLmax 750 ohms, isolamento nominal. 50 V. Diagnóstico avançado a bordo. Utilize a unidade de terminação do módulo TU810, TU812,A ABB S800 I/O é um sistema completo, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA é um módulo de saída digital que é uma parte importante do sistema ABB DCS. Ele integra múltiplas funções em um sistema, incluindo controle de processo, otimização de ativos, segurança,Gestão e visualização de dadosÉ altamente personalizável e é capaz de atender às necessidades de qualquer tipo de aplicação.segurançaO módulo de saída analógica AO845/AO845A 3BSE045584R1 oferece um excelente desempenho.Confiabilidade e flexibilidade para atender às aplicações mais exigentesO ABB 800XA é a escolha perfeita para qualquer indústria que procure um módulo de saída digital que seja fiável, preciso e fácil de usar.

O módulo de saída analógica AO845A/AO845 para aplicações únicas ou redundantes tem 8 canais de saída analógicos unipolares.O módulo tem funcionalidade de passagem HART. Somente a comunicação ponto a ponto é suportada. O filtro de saída deve ser ativado nos canais usados para comunicação HART. Cinco tipos diferentes de MTUs podem ser usados para aplicações individuais.O TU830/ TU833 Extended MTU e o TU810 (ou TU814) Compact MTU permitem a ligação por fio aos dispositivos sem terminais adicionaisO TU812 Compact MTU tem um conector D-Sub 25 pin (masculino) para ligação ao processo.TU842/TU852 para montagem num carril DIN horizontal e TU843 para montagem num carril DIN verticalOs cabos de campo blindados para as ligações de processo são necessários se o HART for utilizado.

AO845A está na família S800 I/O. S800 I/O com Interface de Comunicação Fieldbus CI801 e módulos de I/O montados em unidades de terminação de tipo compacto.O S800 I/O é distribuído como I/O modular que se comunica com vários controladores através do Advant Fieldbus 100 (AF100)O S800 I/O permite a instalação fácil dos módulos de I/O e do cabeamento do processo.É altamente modularizado e flexível para que os módulos de E/S possam ser combinados para se adequar a muitas aplicaçõesO S800 I/O pode ser montado em muitas configurações para atender a maioria dos requisitos.

Link da folha de dados:

ABB AO845A 3BSE045584R1.pdf
