ABB TU838 3BSE008572R1 Unidade de terminação de blocos de terminais estendidos

ABB TU838 3BSE008572R1 Unidade de terminação de blocos de terminais estendidos

Detalhes do produto:

Informações adicionais:

Descrição:

O TU838 MTU pode ter até 16 canais de E/S. A tensão nominal máxima é de 50 V e a corrente nominal máxima é de 3 A por canal.Ele também gera o endereço correto para o módulo I / O, deslocando os sinais de posição de saída para a próxima MTUO MTU pode ser montado em um trilho DIN padrão. Ele tem um fecho mecânico que bloqueia o MTU no trilho DIN. O ABB TU838 é um MTU projetado para o sistema de controle distribuído System 800xA da ABB.

O TU838 MTU (Module Termination Unit) foi concebido para facilitar a distribuição do ModuleBus para módulos de E/S e MTUs subsequentes em sistemas de automação industrial.Desempenha um papel crucial na geração de sinais de endereçamento corretos para módulos de E/S, deslocando os sinais de posição de saída para a próxima MTU. Duas teclas mecânicas são utilizadas para configurar a MTU para diferentes tipos de módulos de E/S. Esta é apenas uma configuração mecânica e não afeta a funcionalidade da MTU ou do módulo de E/S.Cada chave tem seis posições., o que dá um número total de 36 configurações diferentes.

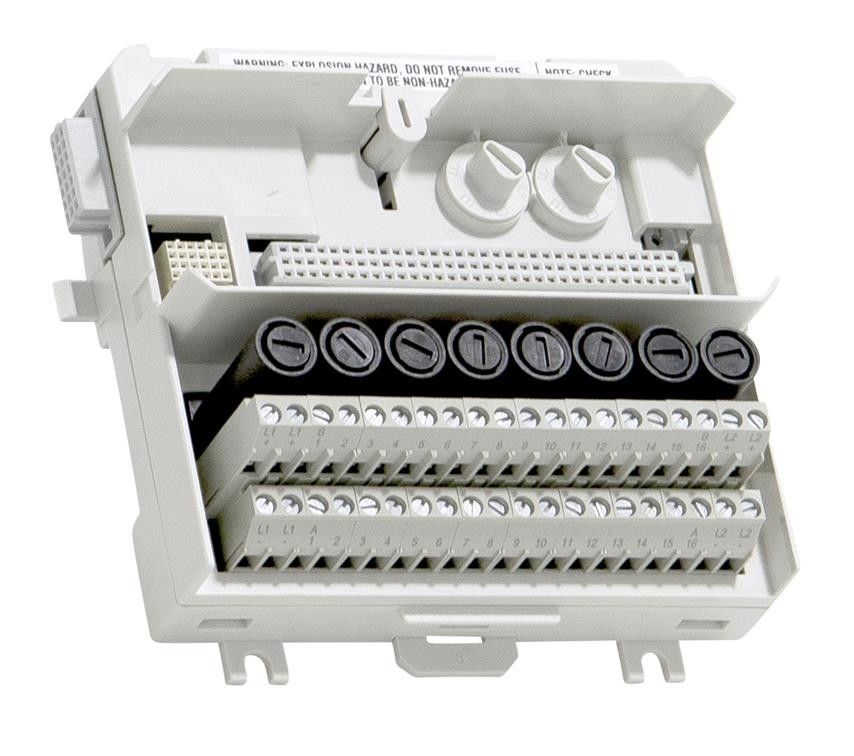

O TU838 é uma unidade de terminação de módulo estendido com 2x4 tomadas de energia de transdutor fundido,16 terminais de sinalEste módulo é concebido para montagem horizontal.O módulo utiliza protocolos de comunicação padrão para assegurar um intercâmbio de dados eficiente com o sistema 800xAFunciona sob especificações específicas de tensão e corrente, que são detalhadas na documentação técnica.

O TU813 é uma unidade de terminação de módulo compacto de 8 canais de 250 V (MTU) para o S800 I / O. O TU813 possui três linhas de conectores snap-in para sinais de campo e conexões de potência do processo.A MTU é uma unidade passiva utilizada para a ligação da fiação de campo aos módulos de E/SO MTU distribui o ModuleBus para o módulo de E/S e para o MTU seguinte.Ele também gera o endereço correto para o módulo I / O, deslocando os sinais de posição de saída para a próxima MTU.

O ABB TU838 (3BSE008572R1) é um módulo de entrada/saída especializado concebido para utilização no quadro do sistema de controlo ABB 800xA.Este módulo desempenha um papel vital na automação dos processos industriais e é particularmente adequado para aplicações complexas em sectores como a geração de energiaO módulo TU838 faz parte da família System 800xA e foi concebido para facilitar a comunicação perfeita entre os dispositivos de campo e o sistema de controlo.É otimizado para lidar com vários tipos de sinais, garantindo flexibilidade e adaptabilidade em diversos ambientes industriais.

Link da folha de dados:

ABB TU838 3BSE008572R1.pdf
