ABB PM866K02 3BSE050199R1 Unidade de processamento redundante

ABB PM866K02 3BSE050199R1 Unidade de processamento redundante

Detalhes do produto:

Descrição:

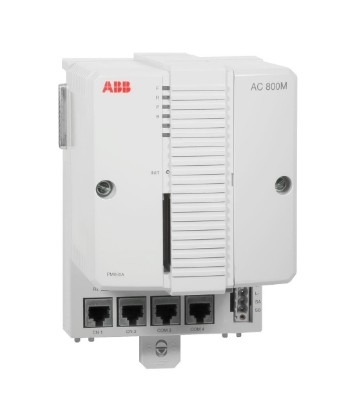

A placa da CPU contém o microprocessador e a memória RAM, um relógio em tempo real, indicadores LED, botão INIT e uma interface CompactFlash.A placa base do controlador PM866 / PM866A tem duas portas Ethernet RJ45 (CN1, CN2) para ligação à rede de controlo, e duas portas de série RJ45 (COM3, COM4). Uma das portas de série (COM3) é uma porta RS-232C com sinais de controlo do modem,Considerando que a outra porta (COM4) é isolada e utilizada para a ligação de uma ferramenta de configuração;O controlador suporta redundância de CPU para maior disponibilidade (CPU, CEX-Bus, interfaces de comunicação e S800 I/O).

Procedimentos simples de fixação/descolamento de carris DIN, utilizando o mecanismo exclusivo de deslizamento e bloqueio.Todas as placas base são fornecidas com um endereço Ethernet único que fornece a cada CPU uma identidade de hardwareO endereço pode ser encontrado no rótulo de endereço Ethernet anexado à placa de base TP830. ABB PM866K02 3BSE050199R1 faz parte da família de módulos montados em trilhos ABB AC 800 M.PM866K02 incluindo 2 peças de PM866K01A placa da CPU contém o microprocessador e a memória RAM, um relógio em tempo real, indicadores LED, botão INIT e uma interface CompactFlash.garantir o mínimo de tempo de inatividade em ambientes críticos, como a automação de processosÉ projetado para caber em várias configurações DCS e PLC para controle robusto do sistema.

O ABB PM866K02 (3BSE050199R1) é uma unidade de processador redundante projetada para sistemas de alta disponibilidade.A unidade faz parte da família de controladores AC 800M da ABBO controlador AC800M é um componente importante da rede de controlo.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 suporta dois modos de trabalho: redundante e não redundante, e dois modos de serviço de comunicação: cliente/servidor.

O ABB PM866K02 pode realizar a comunicação entre controladores e com o software da estação de engenharia.A comunicação de dados com software e sistemas de terceiros, como HMI, também pode ser realizadaO controlador AC800M suporta uma variedade de protocolos de comunicação comumente utilizados, incluindo MasterBus 300, COMLI, Modbus e Siemens 3964R, e pode comunicar facilmente com outros controladores,Sistemas de automação e dispositivos de campoO controlador AC800M também suporta protocolos de comunicação serial adicionais, o que é adequado para comunicar com dispositivos externos, como terminais, impressoras e controladores especiais.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 O programa de aplicação pode ser salvo e baixado para o controlador através de um cartão flash CF, ou pode ser carregado na memória RAM do controlador alvo através de uma porta serial ou Ethernet.

Link da folha de dados:

ABB PM866K02 3BSE050199R1.pdf
