ABB AI815 3BSE052604R1 Módulo de entrada analógico Unidade de transmissão máxima

ABB AI815 3BSE052604R1 Módulo de entrada analógico Unidade de transmissão máxima

Detalhes do produto:

Informações adicionais:

Descrição:

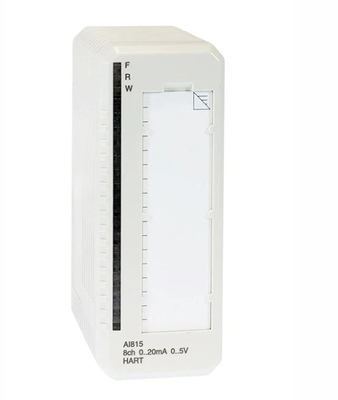

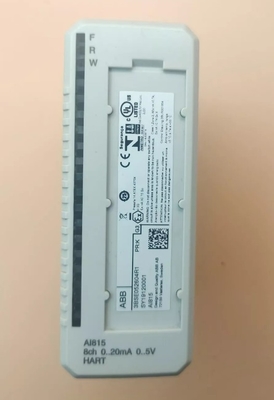

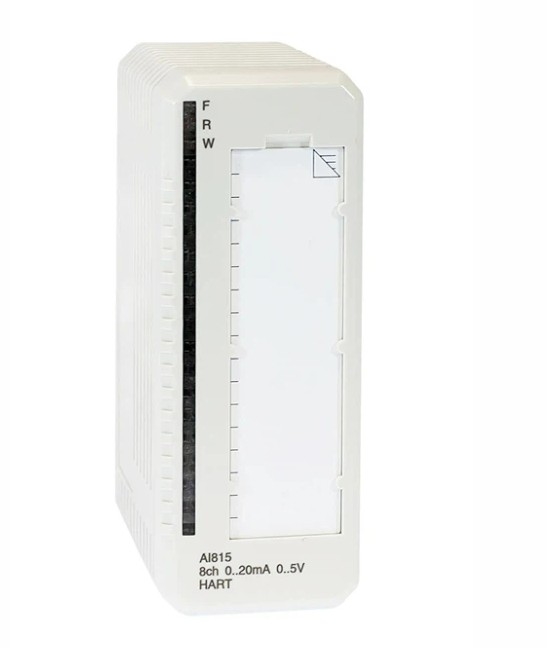

O módulo de entrada analógica AI815 tem 8 canais. Os módulos podem ser configurados para entradas de tensão ou corrente. Os sinais de corrente e tensão não podem ser misturados no mesmo módulo de E/S.A tensão e a corrente de entrada podem suportar uma sobrevoltagem ou uma subvoltagem de pelo menos 11 V d.c. A resistência de entrada para a tensão de entrada é superior a 10 M ohms e a resistência de entrada para a corrente de entrada é de 250 ohms.O módulo distribui o fornecimento de transmissor compatível HART externo para cada canalIsto adiciona uma conexão simples para distribuir a alimentação para transmissores de 2 ou 3 fios.Se for utilizada uma fonte de alimentação externa para alimentar os transmissores HART, a fonte de alimentação deve ser compatível com o HART.

ABB 3BSE052604R1 Entrada analógica HART 8 canais, 0(4)..20mA, 0(1)..5V, 12 bits, de extremidade única.AI815 está equipado com capacidades avançadas de entrada analógica para processamento de sinal preciso e confiável. O design escalável do módulo permite flexibilidade na expansão do seu sistema de controle conforme necessário. Beneficie de processamento rápido e preciso de sinais analógicos,garantir o controlo em tempo real das suas aplicaçõesA sua construção leve garante uma fácil manipulação durante a instalação e manutenção.

O módulo de entrada analógica AI815 possui 8 canais e suporta entradas de tensão ou corrente. Cada canal do módulo é dedicado à entrada de tensão ou corrente;não podem ser misturados no mesmo módulo I/0.O módulo pode suportar condições de sobrevoltagem ou subvoltagem de até 11 V de corrente contínua. A resistência de entrada é superior a 10 M (((2) para a tensão de entrada e 250 (para a corrente de entrada.Distribui o fornecimento de transmissor externo compatível com o HART para cada canalA energia do transmissor é controlada e limitada pela corrente, garantindo uma operação segura.

Pode ser integrado no sistema de autocarros da ABB, como PROFIBUS ou MODBUS, para facilitar a troca de dados com o computador superior ou outras unidades de controle.Todos os manuais são fornecidos como documentos electrónicos em CD-ROMO formato do arquivo é o Adobe Portable Document Format (PDF), que é o padrão de fato para documentos portáteis na Internet.ou pesquisar e imprimir partes necessárias destes documentos eletrónicos, por exemplo.

Link da folha de dados:

ABB AI815 3BSE052604R1.pdf
