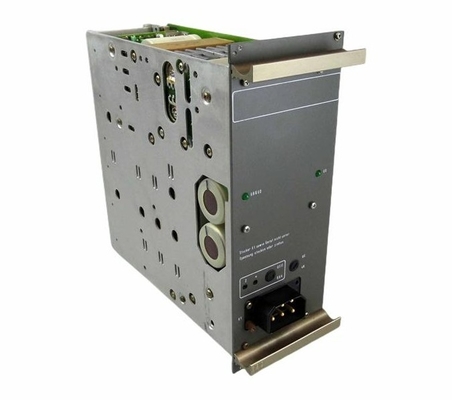

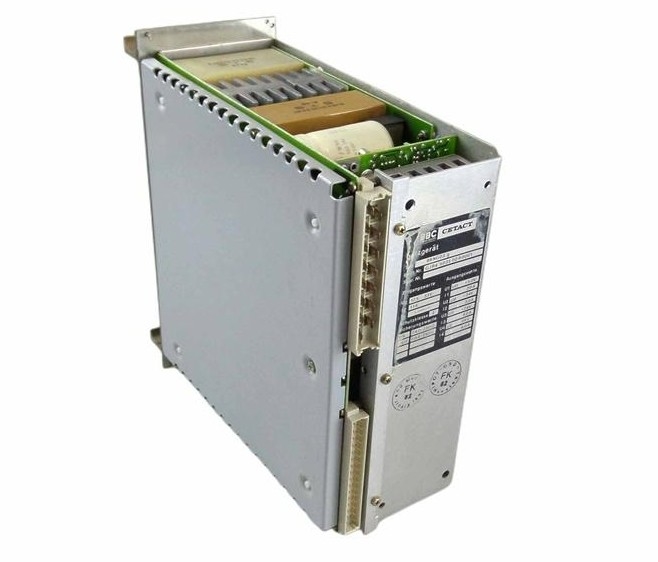

ABB 89NG03 GJR4503500R0001 Módulo de alimentação para geração de voltagem de autocarros de estação

ABB 89NG03 GJR4503500R0001 Módulo de alimentação para geração de voltagem de autocarros de estação

Detalhes do produto:

Descrição:

O módulo de alimentação 89NG03 é utilizado para ligar e gerar as voltagens necessárias numa subestação de autocarro de uma estação de processamento multiuso PROCONTROL.Uma vez que cada sub-modular tem a sua própria fonte de tensão, os dispositivos de alimentação são utilizados no total 4 vezes para a estação de processamento multiuso.TENção positiva USE fornecida através do conector X1 é desligada pelo módulo de alimentação como tensão de processo US para o plano de fundo do autocarro da estação através de um estágio de comutaçãoEsta tensão é fundida no módulo. O fusível está localizado na frente do módulo.

As tensões UB e UD são reguladas em função da UD. A tensão UB é variável, ou seja, a tensão de saída é alterada dentro dos limites admissíveis dependendo da UD e da carga ligada.O módulo tem uma torneira interna e externa para o valor de tensão realSe a linha do sensor estiver aberta, a tensão UD é controlada a um valor fixo nos terminais de saída do módulo, independentemente da carga ligada.A tensão de saída no ponto de ligação da linha de sensores é controlada a um valor constanteCom o PROCONTROL, a linha de sensores está ligada no meio do plano de fundo do autocarro da estação.por ligação a um módulo adicional) são estabilizados.

O módulo de alimentação é alimentado através de uma tomada no painel frontal.A tensão de processo US = +24 VDC é comutada em função da tensão interna UD.A tensão de processo UV=-24 VDC,o condutor de referência Z,a tensão de anúncio e de intermitência só estão ligadas através do móduloAs tensões UB+ = +24 VDC e UD+ = +5 VDC (com o condutor de referência ZD) no lado do autocarro e necessárias pelos módulos são geradas através de conversores DC/DC e são potenciais isolados.

O módulo não deve ser ligado ou retirado quando em funcionamento, a fim de evitar a destruição.Em caso de perturbaçãoAs saídas US e UB são monitorizadas em relação a tensão inferior e a saída UD é monitorizada em relação a tensão superior e inferior.Se a instalação de monitorização responderA US e a UB são captadas pela tensão de saída do módulo, enquanto a UD é captada pela linha de sensor F.

Para além da monitorização das tensões com uma função puramente de anúncio, o módulo dispõe também de uma instalação de monitorização da sobrevoltagem e da subvoltagem com função de desligamento.
