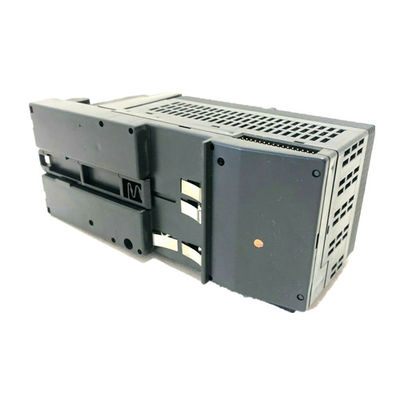

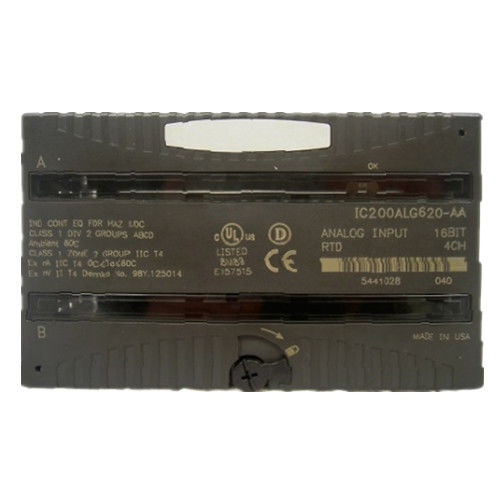

Módulo entrado análogo da RTD Ic200alg620 em Ge Fanuc Versamax do Plc

IC200ALG620 é um analógico de VersaMax entrou o módulo da RTD que aceita sinais de entrada de RTD até 4 com 16 bocados da definição. O IC200ALG620 é original naquele que não exige nenhuma fonte da alimentação externa como a corrente da excitação para a RTD é fornecido pelo módulo quando configurado ao tipo da RTD. O módulo entrado análogo da RTD permite entradas de quatro três independentes ou RTDs de quatro fios. Estes podem ser platina, níquel/ferro, níquel, ou mesmo cobre segundo a preferência e a disponibilidade de usuário.

As características específicas para o IC200ALG620 incluem medidas selecionáveis da resistência nos décimos dos graus ou dos ohms. A configuração individual do canal é caracterizada com escalas selecionáveis da resistência de 0-500 ou 0-3000 ohms. Relatórios de alto - o baixo, fio aberto, sob/sobre a escala, e os alarmes curtos da entrada são igualmente padrão. O IC200ALG620 oferece duas taxas por aquisição de dados baseadas na linha frequências de 50 ou 60 hertz.

Como com muitos módulos, os indicadores do diodo emissor de luz são padrão e indicam a operação normal, as atualizações, os erros, ou a falta do poder na placa traseira. A calibração automática do A/D ocorre na ligação inicial e é repetida periodicamente para esclarecer mudanças de temperatura ambiental em torno do módulo. O módulo de entrada da RTD prevê quatro palavras em dados de entrada e é compatível com um número de versões do processador central e do NIU do PLC de 1,10 ou mais alto na maioria dos casos.

Em cima da instalação, nenhum poder do laço é exigido, mas o cabo deve ser aterrado no dispositivo da fonte ou no módulo do I/O usando um terminal auxiliar do I/O. Segundo a maneira o módulo é instalado e o uso do módulo, os tipos diferentes de aterrar ou estabelecidos pode ser necessário.

Cada canal no módulo IC200ALG620 pode ser configurado como inativo ou ativo baseado em necessidades de usuário. Contudo, se o canal é inativo, permanece unscanned e grupo como um valor de zero. O usuário igualmente tem a opção para ajustar limites do alarme dentro da escala fornecida ou além da escala assim que serão ativados nunca.
