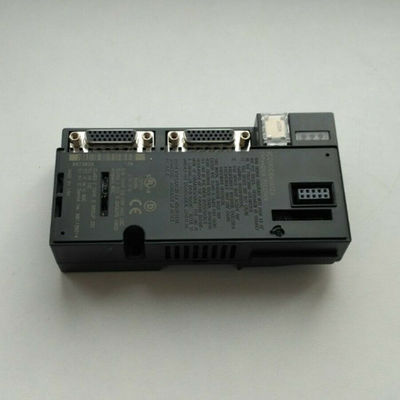

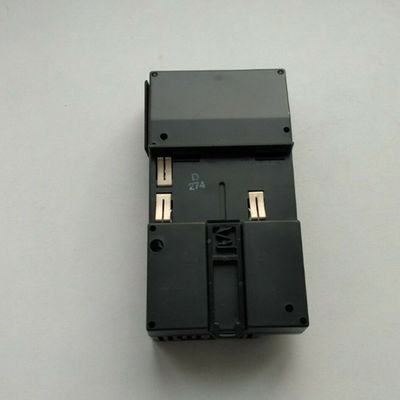

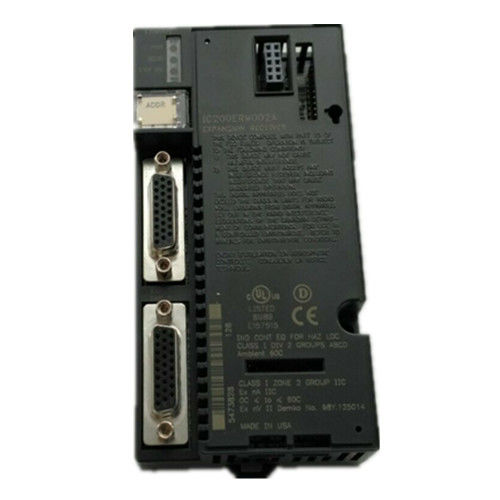

Portador do entrada/saída do estilo da mola do estojo compacto do PLC de IC200ERM002 GE Fanuc

O IC200ERM002 é um módulo de receptor não-isolado da expansão feito pela automatização e pelos controles de GE. Como um módulo da expansão, este dispositivo é usado para estender a funcionalidade de um controlador programável da lógica de VersaMax ou de uma estação de entrada e de saída assim como para aumentar o número de módulos conectados. Este módulo da expansão apoia um máximo de sete grupos com os até oito módulos pelo grupo.

Este módulo tem 2,63 polegadas (66,8 milímetros) largamente e 5,04 polegadas (128 milímetros) de altura; contudo, isto não inclui as dimensões da fonte de alimentação. Para fornecer o poder a todos os módulos conectados, uma fonte de alimentação é instalada neste produto. Nota: Se um portador do impulsionador do poder ou uma fonte de alimentação adicional são usados, tem que ser conectada à fonte de alimentação principal neste módulo da expansão. Três luzes a bordo do diodo emissor de luz indicam o estado de dispositivo.

O IC200ERM002 pode ser usado na multi-cremalheira ou em sistemas único-terminados da expansão da entrada e da saída de VersaMax. Se este módulo da expansão é usado em uma aplicação da multi-cremalheira, o comprimento do cabo máximo não pode exceder 15 medidores ou aproximadamente 50 pés. Se este produto é usado em uma aplicação único-terminada com a somente uma cremalheira da expansão, o comprimento do cabo não pode exceder um medidor ou aproximadamente 3,3 pés. As taxas de transferência de dados são 5 megabits de por segundo ou 2,765 megabits de por segundo, segundo a aplicação.

O IC200ERM002 tem dois 26 portos fêmeas da expansão de D-SHELL do pino. O porto superior é usado para um cabo de entrada da expansão, e o porto inferior é usado a uma ou outra corrente de margarida a cremalheira seguinte da expansão ou conecta à tomada do terminal. Este produto igualmente tem duas opções para a corrente da placa traseira: 5 volts ou 3,3 volts. Para as placas traseiras 5V, o consumo atual é 70 miliampères. Para as placas traseiras 3.3V, o consumo atual é 20 miliampères.
