Conector manual da expansão do Plc de Ic200etm001 General Electric Versamax

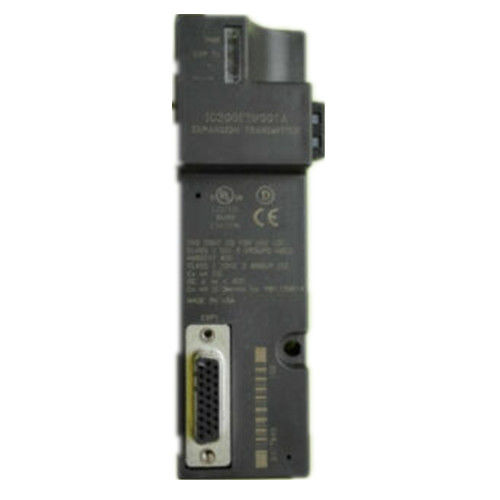

O módulo da automatização IC200ETM001 de GE Fanuc é um conector da expansão que expanda um PLC de VersaMax para acomodar até 7 cremalheiras adicionais. Cada cremalheira adicional pode sustentar a 8 módulos de entrada/saída, inclusivos dos módulos de comunicação do ônibus do campo. Vem com um conector fêmea de 26 pinos na parte dianteira do módulo. O conector é usado para conectar o módulo a um módulo de receptor da expansão. Seja certo encontrar um conector masculino da porta de série de 16 pinos no canto esquerdo superior do módulo. Este é um porto da programação de série que seja usado transferindo arquivos pela rede atualizações dos firmware ao NIU adjacente.

O módulo IC200ETM001 igualmente vem com uma relação de alta velocidade da expansão e os 2 indicadores do diodo emissor de luz para indicar o estado da relação da expansão e o estado de poder do módulo. O diodo emissor de luz do poder indica que o módulo está sendo fornecido com a C.C. 5V do processador central ou do NIU. Apaga-se indicar que o módulo estão destacados do processador central ou NIU ou a perda de entrega de poder do processador central. O diodo emissor de luz do EXP TX pisca para indicar uma comunicação entre os módulos do transmissor da expansão e de receptor do ônibus. Fica FORA se não há nenhuma comunicação entre os dois. Os módulos de receptor da expansão vêm em dois módulos: Módulo isolado - ERM001 e módulo Não-isolado - ERM002.

O módulo da expansão é instalado em um trilho do RUÍDO. No mesmo trilho do RUÍDO, une-se então ao lado esquerdo de um módulo do processador central ou do NIU de VersaMax. Pode conectar até 7 módulos de receptor em cremalheiras da expansão. O comprimento do cabo total da expansão é dependente do tipo de módulo de receptor da expansão usou-se. 15 medidores para o módulo isolado ERM001 e 750 medidores para ERM002.

Os módulos e os portadores devem ser instalados na mesma seção do trilho de um RUÍDO de 35mm x 7,5 milímetros. Para aterrar apropriado, o trilho deve ter um revestimento unpainted. Recomendou que o RUÍDO está fixado em um painel pelos parafusos, que devem ser 6 polegadas independentemente de se. A etiqueta é introduzida primeiramente dentro da porta de acesso pequena situada no canto esquerdo superior do módulo. O módulo da expansão é unido depois disso ao trilho do RUÍDO posicionado na extremidade esquerda da cremalheira da expansão. Nenhuma ferramenta está exigida durante a montagem enquanto o módulo agarra facilmente no trilho do RUÍDO. A identificação da cremalheira da expansão (1 a 7) é selecionada usando o interruptor rotativo sob a porta de acesso. O módulo de fonte de alimentação é unido então no receptor da expansão e o poder é girado sobre e o diodo emissor de luz observou.

Para a remoção, sem energia o poder da cremalheira e para desinstalar a fonte de alimentação do módulo de receptor da expansão. Depois disso, deslize afastado o módulo da expansão no trilho do RUÍDO de outros módulos. Finalmente, use uma chave de fenda para desaparafusar e desprender o módulo o trilho do RUÍDO.

O módulo da expansão é ajustado inicialmente para operar-se em segundo com uma taxa de dados de 250 bocados/para o comprimento máximo do cabo da expansão. Se o comprimento total medida sob 250 medidores, e não há nenhum módulo ERM002 no sistema, o PLC de VersaMax torna possível para que a taxa esteja ajustada a 1 Mbit/em segundo. Em uma estação do I/O de NIU, a taxa de dados permanece constante e não pode ser ajustada de sua taxa de defeito de 250Kbits.
