O analógico da sinfonia de IMFEC12 ABB Bailey Infi 90 entrou o módulo peças sobresselentes do PLC de 15 pontos
Detalhes do produto:
| Marca |
ABB |
| Modelo |
IMFEC12 |
| Identificação do produto |
N/M |
| Circunstância |
Novo |
| Peso de efetivação |
2,2 libras/35,2 onças/1kg |
| Tamanho de embalagem |
7" x 7" x 4" (18 cm x 18 cm x 10 cm) |
| País de origem |
Estônia |
| Prazo de execução |
Em conservado em estoque |
| Porto de transporte |
Xiamen |
| Pagamento |
T/T |
| Preço de vendas |
Inquérito |
| Cor |
Depende do material |
| Garantia |
12 meses |
| Prazo de execução |
5-8 dias do trabalho |
| Sócios do correio |
DHL, UPS, TNT, Fedex e EMS |
Informações adicionais:
| Modelo |
IMFEC12 |
|
Exigências de poder
Poder de funcionamento
Dissipação de poder
Categoria de sobretensão
|
5 VDC, ±5% em 85 miliampères típico
+15 VDC, ±5% em 25 miliampères típico
-15 VDC, ±5% em 20 miliampères típico
1,1 W típico
Mim para o poder por ANSI/ISA S82.01-1994
|
Funcionamento
Entradas análogas
Escalas da entrada análoga
Atualizações análogas
Atualizações digitais do FSK (IMFEC11 únicos)
Definição do A/D
Precisão análoga
4 a 20 miliampères
1 a 5 VDC
0 a 5 VDC
0 a 10 VDC
-10 a +10 VDC
0 a 1 VDC
Precisão digital do FSK (IMFEC11 únicos)
Tensão de modo comum
Rejeção de modo comum
Rejeção do modo normal
Impedância entrada
Categoria de sobretensão
|
15 canais independentemente configurados
4 a 20 miliampères, 1 a 5 VDC, 0 a 1 VDC,
0 a 5 VDC, 0 a 10 VDC, -10 a +10 VDC
Conversões do A/D 5 vezes/segundo
3 a 10 vezes/segundo (na configuração de ônibus do campo)
14 bocados com polaridade
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Mesmos como a precisão do transmissor para cada entrada
-12 mínimo do VDC, um máximo de +15 VDC
Período da entrada de ±12 VDC (±1 VDC)
Período da entrada de ±10 VDC (±5 VDC)
Período da entrada de ±5 VDC (±10 VDC)
90 mínimos do DB em 50/60 de hertz
70 mínimos do DB em 50/60 de hertz
Maior de 1 MΩ (cada canal)
III para entradas por ANSI/ISA S82.01-1994
|
| Montagem |
Ocupa um único entalhe em uma unidade de montagem ABERTA do módulo de INFI 90 padrão (MMU) |
|
Certificação
Mútuo de fábrica canadense da associação dos padrões (CSA) (FM) (durante)
|
Certificado para o uso como o equipamento controle de processos em uma aprovação (nonhazardous) ordinária do lugar para as seguintes categorias, nonincendive para: Classe mim divisão 2, grupos A, B, C, classe de D II, divisão 2, grupos F, G |
Descrição:
O módulo de nível elevado da entrada IMFEC12 análoga (FEC) entra 15 canais de sinais análogos somente ao processador multifunction (MFP) ou ao módulo multifunction do controlador (MFC). O módulo de nível elevado da entrada IMFEC11 análoga (FEC) entra 15 canais de sinais digitais fechados de deslocamento do analógico ou de frequência (FSK) ao módulo de MFP ou de MFC. O módulo IMFEC11 executa todas as funções do módulo IMFEC12 e igualmente fornece uma comunicação com a linha de Bailey-Fischer & de porteiro de transmissores espertos digitais do FSK e outros dispositivos espertos em um ônibus do campo ou em uma configuração ponto a ponto
Os pessoais da instalação e da aplicação devem ter um fundo contínuo na instrumentação eletrônica e controle de processos. Devem ser familiares com os procedimentos apropriados aterrar e de segurança para a instrumentação eletrônica. Os operadores devem ter um conhecimento do processo e devem ler e compreender esta instrução antes de colocar o módulo na operação.

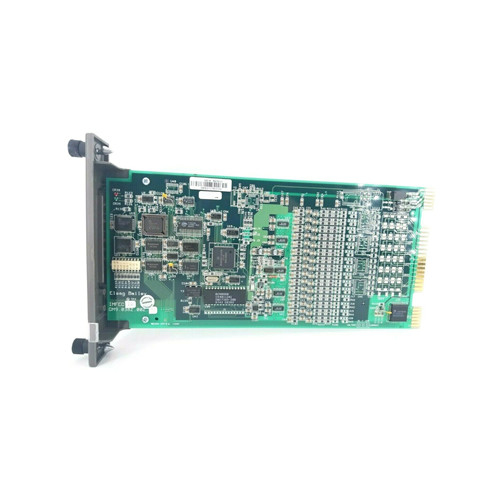

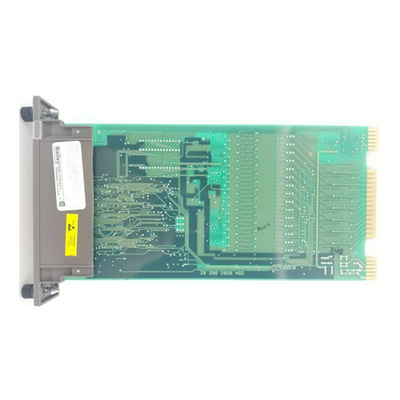

O módulo de FEC é um módulo inteligente, com microprocessador a bordo, memória, o conversor analógico-numérico e os circuitos de uma comunicação. O módulo é uma única placa de circuito impresso que ocupe um entalhe em uma unidade de montagem do módulo (MMU). Duas travas prisioneiras na placa dianteira do módulo para fixá-la à unidade de montagem do módulo. O módulo tem três conectores de borda do cartão para sinais externos (entradas e comunicação do transmissor), comunicação de sistema (ônibus do expansor do I/O) e poder. O módulo recebe a entrada através de uma conexão de cabo a uma unidade da terminação (a Turquia) ou ao módulo da terminação (TM). Prender dos dispositivos do campo conecta aos blocos de terminais na unidade da terminação ou no módulo da terminação. A placa de circuito IMFEC11 tem 18 ligações em ponte; três ligações em ponte que reservam selecionar o modo da operação e da comunicação (J2, J3 e J4) e 15 ligações em ponte que selecionam a tensão/entrada atual (J6 com J20). Um ajuste do dipswitch (S1) guarda o endereço do ônibus do expansor do I/O do módulo.
