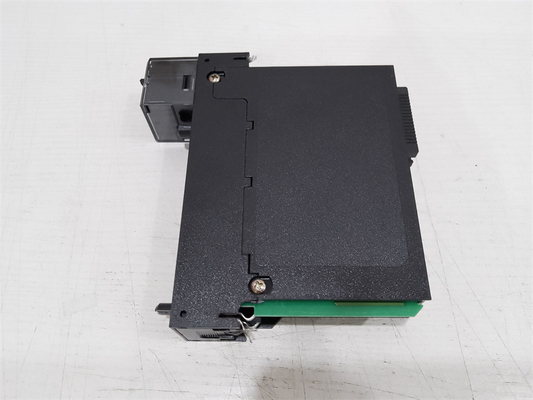

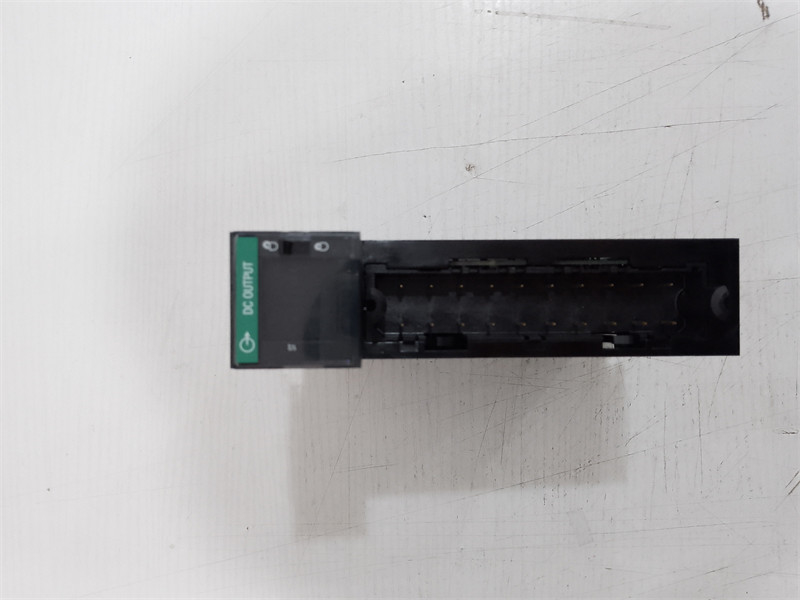

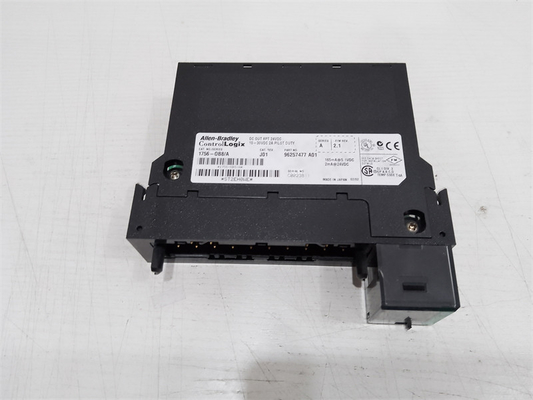

Módulo de saída 24VDC da C.C. 8 de Allen-Bradley 1756-OB8 ControlLogix Digital

O Allen-Bradley 1756-OB8 é um módulo de saída discreto ControlLogix. Este módulo fornece uma faixa de tensão de saída de 10-30 VDC com valor nominal de 24VDC.Ele é usado para energizar cargas elétricas que operam em tensões de CC, bem como cargas de CA, utilizado com um circuito interposto.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleÉ compatível como um componente de E/S local ou como parte de um sistema de E/S distribuído.Pode ser instalado em qualquer chassi 1756-ControlLogix disponível e operar ao longo de módulos de alimentação padrão ou.

O 1756-OB8 tem um fluxo de corrente de 165 mA em 5.1 VDC e 2 mA em 24 VDC, enquanto a potência total do plano de fundo é de 0,89 W e a dissipação de energia de 2,5 W @ 60 ° C (140 ° F) e a dissipação térmica de 8.53 BTU/h. Cada canal deste módulo de saída pode fornecer até 2 Ampere @ 60 °C (140 °F) e 8 Ampere @ 60 °C (140 °F) por módulo.

Este módulo utiliza um bloco terminal removível (RTB) para ligar cada canal do módulo às cargas eléctricas.Os RTBs compatíveis são 1756-TBNH e 1756-TBSH, enquanto a chave RTB apropriada é definida pelo usuário, teclado mecânico.

É inserido na configuração de hardware onde os parâmetros e propriedades do módulo podem ser modificados/ Alguns destes parâmetros são o Intervalo de Pacotes de Solicitação (RPI), o tempo de filtragem,Inhibição do módulo e muitos outros.

Este módulo utiliza um Bloco de Terminal Removível (RTB) que pode ser o 1756-TBNH ou o 1756-TBSH (20 pinos RTB).somente para audição - otimização do rack, dados de saída, dados de saída de somente escuta e dados de saída programados.

O módulo 1756-OB8 tem uma categoria de voltagem de 12/24 volts fonte DC e uma faixa de operação de 10 a 30 volts DC. Seu consumo de corrente é de 165 mA em 5.1V e 2 mA em 24V. Tem uma potência de backplane de 0,89 W,com uma dissipação máxima de 2,5 W a 60 graus Celsius e uma dissipação térmica de 8,53 BTU/h.A corrente máxima de fuga fora de estado deste módulo é de 1 mA por ponto e durante um estado ligado, tem uma queda de tensão máxima de 1,2 V CC a 2 A. Ele também tem uma corrente máxima de 2 A por ponto a 60 graus Celsius e uma corrente máxima de 8 A a 60 graus Celsius por módulo.Sua corrente de surto por ponto é de 4 A por 10 ms cada que é repetível a cada 1 s a 60 graus Celsius e sua corrente de carga mínima é de 2 mA por ponto. A tensão de isolamento do módulo é contínua a 250V. Este módulo também permite modificar estados no Modo Falha por ponto e estados no Modo Programa por ponto.As opções para ambos são "Hold Last State"., ligado ou desligado, com "Desligado" definido como padrão. As faixas de temperatura para o módulo 1756-OB8 são de 0 a 60 graus Celsius quando em funcionamento e de -40 a 85 graus Celsius quando não em funcionamento.Tem também uma temperatura máxima do ar ambiente de 60 graus Celsius e uma umidade relativa não condensante de 5% a 95%.
