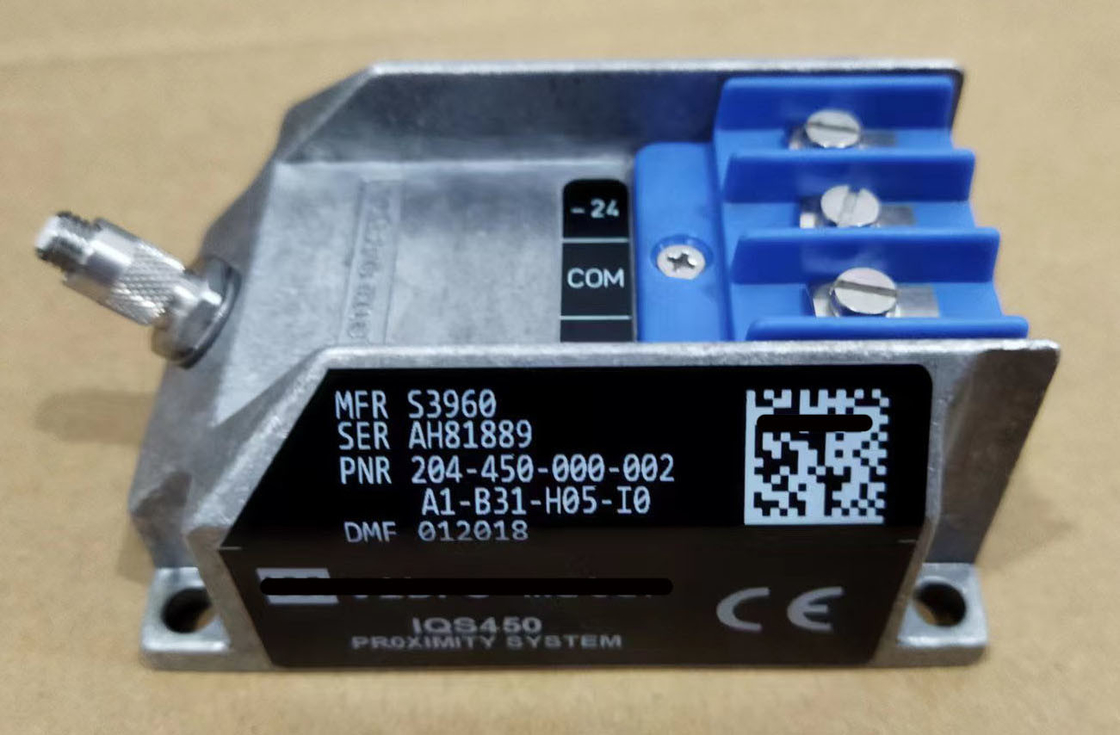

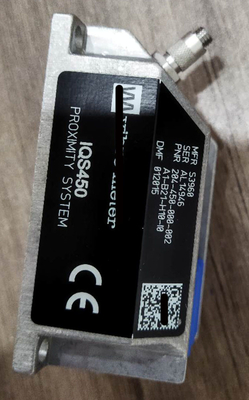

IQS450 204-450-000-001 Sistema de medição da proximidade do condicionador de sinal

QS450 204-450-000-001Sistema de medição da proximidade do condicionador de sinal

Detalhes do produto:

Informações adicionais:

Descrição:

O condicionador de sinal IQS 450 funciona a temperaturas ambientais de até 85°C, mas para isso é necessária uma redução da tensão de entrada máxima.Voltagem de alimentação e máxima. tensão de alimentação, conforme mostrado no gráfico seguinte.

Este sistema de medição de proximidade permite a medição sem contacto do deslocamento relativo dos elementos da máquina em movimento.

O sistema é baseado em um sensor sem contato TQ403 e um condicionador de sinal IQS450, formando juntos um sistema de medição de proximidade calibrado em que cada componente é intercambiável.O sistema produz uma tensão ou uma corrente proporcional à distância entre a ponta do transdutor e o alvo, como um eixo de máquina.

A parte ativa do transdutor é uma bobina de fio que é moldada dentro da ponta do dispositivo.

Voltagem de saída, configuração de 3 fios

• Tensão a GAP min: -1,6 V

• Tensão máxima: GAP: -17,6 V

• Faixa dinâmica: 16 V

• Impedância de saída: 500 Ω

• Corrente de curto-circuito: 45 mA

Saída de corrente, configuração de 2 fios

• Corrente a GAP min: 15,5 mA

• Corrente máxima GAP: 20,5 mA

• Faixa dinâmica: 5 mA

Capacidade de saída: 1 nF

Indutância de saída: 100 μH
