Bently Nevada 330980-71-CN 3300 XL NSv Sistema de Transdutor de Proximidade

Bently Nevada330980-71-CN 3300 XL NSv Sistema de transdutor de proximidade

Detalhes do produto:

Informações adicionais:

Descrição:

Os principais usos do sistema de transdutor 3300 XL NSv são para áreas onde o contador de furo,restrições de visão lateral ou retrovisão limitam o uso dos sistemas de transdutor de 5 e 8 mm padrão Bently Nevada 3300 e 3300 XLTambém é ideal para aplicações de alvos pequenos, como a medição de vibração radial em eixos menores que 51 mm (2 polegadas) ou posição axial em alvos planos menores que 15 mm (0,6 polegadas).É utilizado principalmente nas seguintes aplicações em máquinas de rolamentos com filme de fluido onde um pequeno eixo ou vista lateral reduzida está presente::

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer SystemAs atualizações do sistema de RAM 3300 para o sistema 3300 XL NSv podem usar a sonda existente, o cabo de extensão e o sistema de monitoramento com o sensor de proximidade 3300 XL NSv.As atualizações do sistema de transdutor da série 3000 ou da série 7000 devem substituir a sonda, cabo de extensão e sensor proximador com componentes NSv.

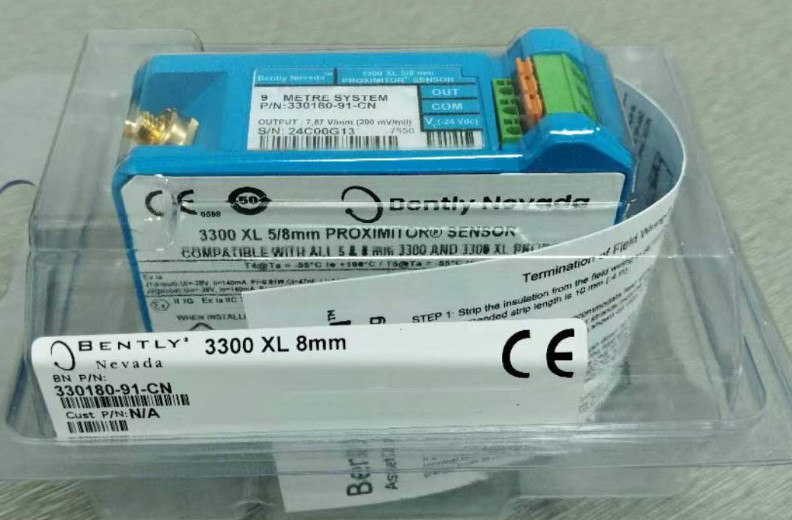

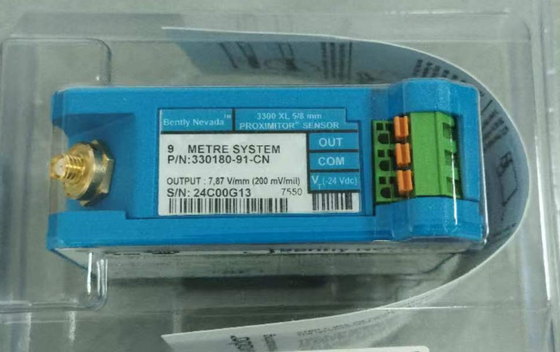

O sensor de proximidade 3300 XL NSv tem características semelhantes às encontradas no sensor de proximidade 3300 XL de 8 mm.Seu design fino permite ao usuário montá-lo em uma instalação de alta densidade DIN-rail ou em uma configuração de montagem de painel mais tradicionalA imunidade RFI/EMI melhorada permite que o Sensor Proximitor 3300 XL NSv obtenha as aprovações europeias da marca CE sem quaisquer considerações especiais de montagem.Esta imunidade RFI também impede que os sinais de rádio de alta frequência próximos afetem negativamente o sistema do transdutorAs tiras terminais SpringLoc no sensor do proximador não requerem ferramentas especiais de instalação e facilitam ligações de cablagem de campo mais rápidas e altamente robustas.

A sonda 3300 NSv e o cabo de extensão são mecânica e eletricamente compatíveis e intercambiáveis com a sonda de proximidade 3300 RAM anterior da Bently Nevada e o cabo de extensão.A sonda NSv tem maior resistência química em comparação com a sonda 3300 RAM, o que permite a sua utilização em muitas aplicações de compressores de processo.As características de visão lateral da sonda 3300 NSv também são superiores às da sonda 190 da série 3000 quando a sonda 3300 NSv fica na mesma distância do alvo da sonda.

A sonda 3300 NSv vem em diferentes configurações de caixa de sonda, incluindo fios de sonda 1⁄4 -28, 3⁄8 -24, M8 X 1 e M10 X 1 blindados e não blindados.A sonda de montagem reversa 3300 NSv vem padrão com 3⁄8 -24 ou M10 X 1 fiosTodos os componentes do sistema de transdutor têm conectores ClickLoc de latão revestidos de ouro.O método TipLocmolding patenteado fornece uma ligação robusta entre a ponta da sonda e o corpo da sondaO CableLocdesign patenteado da Bently Nevada fornece 220 N (50 lb) de força de tração e fixa com segurança o cabo de sonda à ponta da sonda.Recomenda-se a utilização de protetores de conectores na ligação do cabo de sonda a extensãoOs protetores do conector impedem que a maioria dos líquidos entre nos conectores ClickLoc e afete negativamente o sinal elétrico.
