Curvada módulo de relação transiente dos dados 288055-01 de Nevada 3500/22M

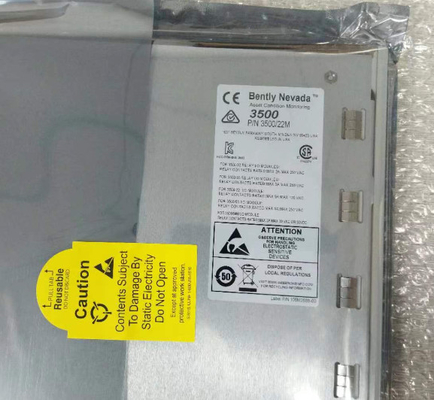

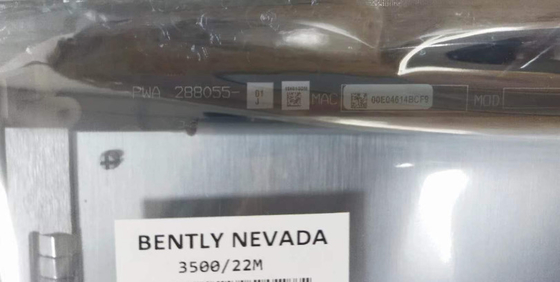

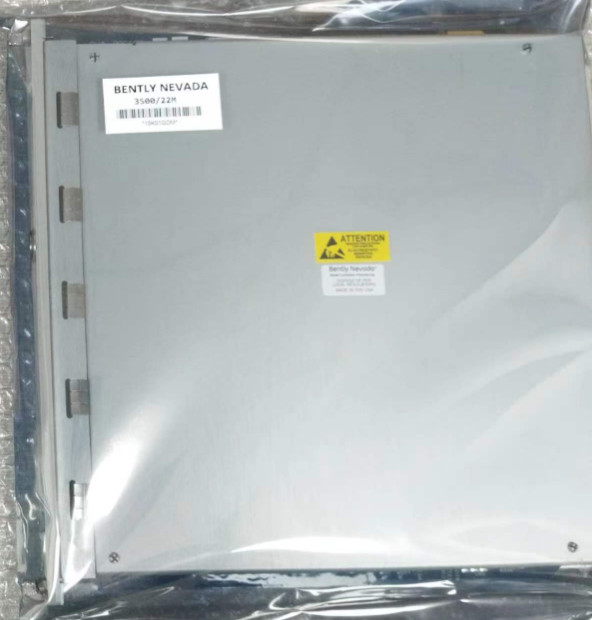

Bently Nevada3500/22M 288055-01 Módulo de Interface de Dados Transientes

Detalhes do produto:

Informações adicionais:

Descrição:

The 3500/22M Transient Data Interface (TDI) is the interface between the 3500 monitoring system and compatible software (System 1 Condition Monitoring and Diagnostic software and 3500 System Configuration software)O TDI combina a função de um módulo de interface de rack 3500/20 (RIM) com a capacidade de recolha de dados de um processador de comunicação como o TDXnet.

O TDI está localizado na fenda adjacente às fontes de alimentação de um rack 3500.) para recolher continuamente dados dinâmicos (forma de onda) de estado estacionário e transitório e passar estes dados através de uma ligação Ethernet para o software hostPara mais informações, consulte a secção Compatibilidade no final do presente documento.

A capacidade de captura de dados estáticos é padrão com o TDI. No entanto, o uso de um disco de habilitação de canal opcional permitirá que o TDI capture dados transitórios dinâmicos e de alta resolução também.O TDI incorpora a função de processador de comunicação no rack 3500.

Embora o TDI forneça certas funções comuns a todo o rack, não faz parte do caminho crítico de monitorização e não tem qualquer efeito sobre o funcionamento adequado,funcionamento normal do sistema de monitorização global para protecção automática da máquinaCada rack 3500 requer um TDI ou RIM, que ocupa sempre a ranhura 1 (ao lado das fontes de alimentação).
