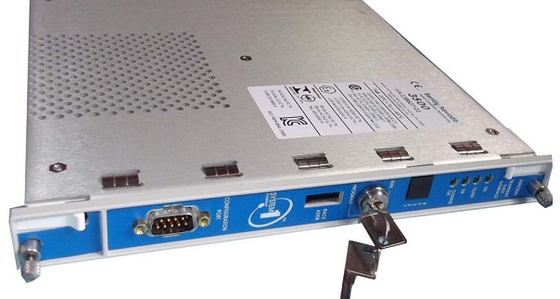

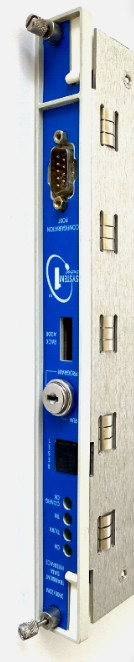

Bently Nevada 3500/22M 138607-01 Modulo de Interface de Dados Transientes Padrão

Bently Nevada3500/22M 138607-01 Módulo de Interface de Dados Transientes Padrão

Detalhes do produto:

Informações adicionais:

Descrição:

A Interface de Dados Transientes 3500 (TDI) é a interface entre o sistema de monitorização 3500 e o software de gestão de máquinas System 1® da Bently Nevada.O TDI combina a capacidade de um módulo de interface de rack 3500/20 com a capacidade de coleta de dados de um processador de comunicação, como o TDXnetO TDI funciona no slot RIM de um rack 3500 em conjunto com os monitores da série M (3500/40M, 3500/42M, etc.).) para recolher continuamente dados de estado estacionário e de forma de onda transitória e passar estes dados através de uma ligação Ethernet para o software hostA captura de dados estáticos é padrão com o TDI, no entanto, o uso de um disco de habilitação de canal opcional permitirá que dados dinâmicos ou transitórios sejam capturados também.O TDI fez melhorias em várias áreas em relação aos processadores de comunicação anteriores, além de incorporar a função Processador de Comunicação dentro do rack 3500..

O TDI fornece certas funções comuns a todo o rack, mas não faz parte do caminho crítico de monitorização e não tem qualquer efeito sobre o funcionamento normal e adequado do sistema de monitorização global.É exigido um TDI ou RIM por rackO TDI ocupa apenas um único espaço no rack e está sempre situado no espaço 1 (ao lado das fontes de alimentação).

Para aplicações de Triple Modular Redundant (TMR), o Sistema 3500 requer uma versão TMR do TDI.O TMR TDI também realiza “comparação de canais do monitor”A configuração 3500 TMR executa a votação de monitoramento usando a configuração especificada nas opções do monitor.O TMR TDI compara continuamente as saídas de três (3) monitores redundantesSe o TMR detectar que a informação de um desses monitores não é mais equivalente (dentro de uma percentagem configurada) aos dois restantes,ele sinalizará o monitor como sendo em erro e colocará um evento na lista de eventos do sistema.

Utilizado para colocar o rack 3500 no modo RUN ou no modo PROGRAMA O modo RUN permite a operação normal do rack e bloqueia alterações de configuração.O modo PROGAM permite o funcionamento normal do rack e também permite a configuração local ou remota do rackA chave pode ser removida do rack em qualquer posição, permitindo que o interruptor permaneça na posição RUN ou PROGRAMA.Bloquear o interruptor na posição RUN permite restringir a reconfiguração não autorizada do rackO interruptor de bloqueio na posição PROGRAMA permite a reconfiguração remota de um rack a qualquer momento.

Relais para indicar quando o rack 3500 está funcionando normalmente ou quando uma falha foi detectada dentro do rack.Este relé funciona sempre como “Normalmente Energizado”.

Este disco é usado para ativar o número de canais de dados dinâmicos que o TDI suportará; dados dinâmicos se refere à capacidade de coletar formas de onda.Pontos de estado estacionário são canais que coletam dados de forma de onda devido a um comando de software ou devido a um evento de alarme, e, portanto, suportam valores de corrente, captura de forma de onda programada e captura de dados de alarme.Pontos transitórios fornecem toda a função de um ponto de estado estacionário com as capacidades adicionais de coleta de forma de onda devido a variações de parâmetros, como velocidade da máquina.
