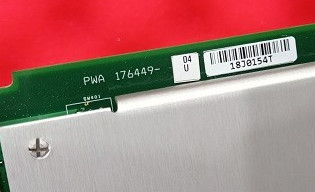

Bently Nevada 3500/45 176449-04 Monitor de posição aceita entrada de transdutores de proximidade

Bently Nevada3500/45 176449-04 Monitor de posição aceita entrada de transdutores de proximidade

Detalhes do produto:

Descrição:

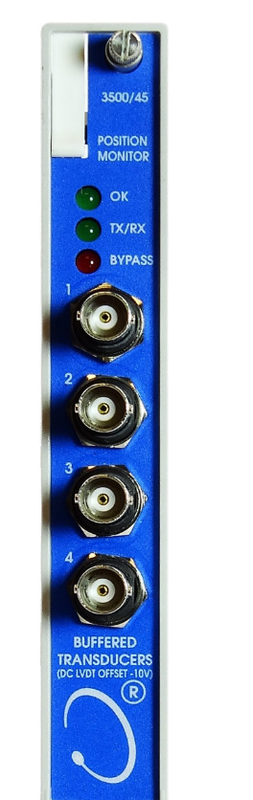

O monitor de posição 3500/45 é um instrumento de 4 canais que aceita entrada de transdutores de proximidade, transdutores de posição rotativos (RPT), transformadores diferenciais lineares variáveis de CC (LVDT),Transformadores de diferencial linear variável CA (LVDT CA)O monitor condiciona a entrada e compara os sinais condicionados com alarmes programáveis pelo utilizador.

Pode programar cada canal usando o Software de Configuração de Rack 3500 para executar as seguintes funções:

L Posição axial (empurrão)

L Expansão diferencial

L Expansão diferencial padrão de rampa única

L Expansão diferencial de rampa única não-padrão

L Expansão diferencial de dupla rampa

L Expansão diferencial complementar

L Posição da válvula

O objectivo principal do monitor de posição 3500/45 é fornecer o seguinte:

Protecção da máquina através da comparação contínua dos parâmetros monitorizados com os valores configurados de alarme para acionar os alarmes

Informações essenciais sobre a máquina para o pessoal de operações e manutenção

Cada canal, dependendo da configuração, normalmente condiciona seu sinal de entrada para gerar vários parâmetros chamados variáveis medidas.Pode estabelecer pontos de fixação de alerta para cada variável medida ativa e pontos de fixação de perigo para quaisquer duas das variáveis medidas ativas.

Ao adicionar o Monitor de Posição 3500/45 a um sistema 3500 existente, são necessárias as seguintes versões de firmware e software ou mais recentes:

3500/20 RIM Firmware rev. G

3500 Software de configuração 2.41

3500 Aquisição de dados 2.20

3500 Display do operador 1.20

3500/93 Módulo de interface de exibição 135799- 01

Rev. de firmware G

Para a posição da válvula utilizando RPT, é necessário ter 3500 Configuration Software 3.00 ou superior.
