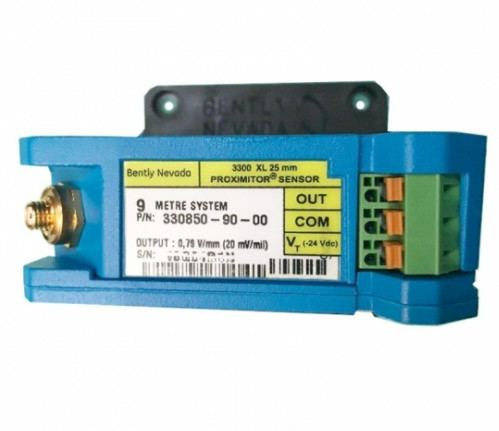

Bently Nevada 330850-50-05 3300XL Sistema de Transdutor de Proximidade Sensor de Proximidade de 25 mm

Bently Nevada330850-50-05 3300XL Transdutor de Proximidade Sistema 25 mm Proximidor Sensor

Detalhes do produto:

Informações adicionais:

Descrição:

O sistema de transdutor de 25 mm 3300 XL consiste em uma sonda separada de 25 mm, um cabo de extensão e um sensor de proximidade de 25 mm 3300 XL.A saída de 787 V/mm (20 mV/mil) dá a este sistema um intervalo linear de 12.7 mm (500 mils). Com base nesta gama linear, o sistema de transdutor 3300 XL de 25 mm é

adequado para medir a expansão diferencial (DE) em geradores de turbinas a vapor de tamanho médio a grande causada pela diferença de taxas de crescimento entre o rotor da turbina e o estator da máquina.

A medição da expansão diferencial é feita por dois transdutores de proximidade observando um colar ou rampa a certa distância do rolamento de empuxo.

• Dois transdutores a observar o mesmo lado de uma coleira.
• Dois transdutores de entrada complementares que observam lados opostos de um colar, duplicando efetivamente o intervalo de DE mensurável.

Dois transdutores com pelo menos um transdutor a visualizar uma rampa num rotor e o segundo transdutor a visualizar uma rampa separada ou uma localização diferente no rotor para compensar o movimento radial.Este arranjo adiciona algum erro à mediçãoOs critérios para a selecção de um método de montagem são o tamanho do alvo disponível,a quantidade esperada de movimento axial do rotor e o tipo de alvo DE existente na máquina (colar versus rampa)Se estiver disponível uma altura suficiente do colar, a configuração preferida são dois transdutores que observam o mesmo lado do colar.

O sensor de proximidade 3300 XL de 25 mm tem as mesmas características avançadas dos nossos sensores de proximidade 3300 XL anteriores.Seu design fino permite que ele seja montado em uma instalação DIN-rail de alta densidade ou em uma configuração de montagem de painel mais tradicionalA imunidade RFI/EMI melhorada permite que o Sensor Proximitor 3300 XL obtenha as aprovações europeias da marca CE sem quaisquer considerações especiais de montagem.Esta imunidade RFI também impede que o sistema do transdutor seja afetado negativamente por sinais de rádio de alta frequência próximosAs tiras terminais do SpringLoc no Sensor Proximitor não requerem

ferramentas de instalação especiais e facilitar ligações de cablagem de campo mais rápidas e altamente robustas.
