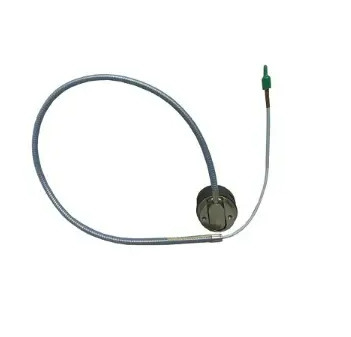

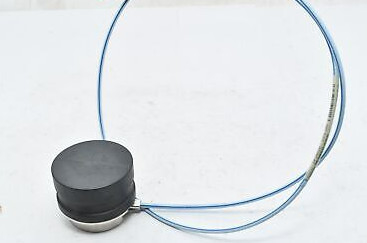

Bently Nevada 330876-02-10-00-00 3300XL 50 mm Proximity Transducer System 50 mm Proximity Probe

Bently Nevada330876-02-10-00-00 3300XL Transdutor de Proximidade de 50 mm Sistema de 50 mm Proximidade Probe

Detalhes do produto:

Informações adicionais:

Descrição:

O sistema de transdutor de 50 mm 3300 XL consiste numa sonda de 50 mm separada, num cabo de extensão e num sensor de proximidade de 50 mm 3300 XL.A bobina de grande diâmetro dá a este sistema um intervalo linear máximo de 27.9 mm (1100 mils), a maior extensão linear da nossa linha de transdutor de corrente. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Medição da expansão diferencial A medição da expansão diferencial é feita usando dois transdutores de proximidade que observam um colar ou rampa a alguma distância do rolamento de empuxo.Dispositivos de montagem de transdutor típicos que exigem o 3300 XL 50 mm Transdutor de longa faixa linear incluem:

• Dois transdutores a observar o mesmo lado de uma coleira.
• Dois transdutores de entrada complementares que observam lados opostos de um colar, duplicando efetivamente o intervalo de DE mensurável.

Os critérios para a seleção de um método de montagem são o tamanho do alvo disponível, a quantidade esperada de movimento axial do rotor e o tipo de alvo DE existente na máquina.Se a altura do colarinho for suficiente e o intervalo total de medição exigido for inferior a 27.9 mm 1,1 polegadas, a configuração preferida para medições redundantes é usar dois transdutores observando o mesmo lado de um colar.2 polegadas) de alcance total são necessários, instalar os transdutores de forma complementar nos lados opostos do colar de expansão do diferencial ou de outro material-alvo.

A sonda 3300 XL de 50 mm vem em três configurações de caixa e rosca para substituir fisicamente todos os sistemas padrão 7200 de 50 mm (incluindo sondas de saída laterais e traseiras).Os suportes de montagem padrão 7200 ainda estão disponíveis como

Além disso, um novo suporte para adaptar a sonda à base de montagem deslizante do transdutor integral DE de 50 mm também está disponível.394 V/mm (10 mV/mil) de saída idêntica à dos sistemas 7200 e 50 mm DE Integral, o que permite aos clientes atualizar sem exigir quaisquer alterações na configuração do monitor.e Proximitor Sensor) devem ser substituídos por componentes de 3300 XL de 50 mm.
