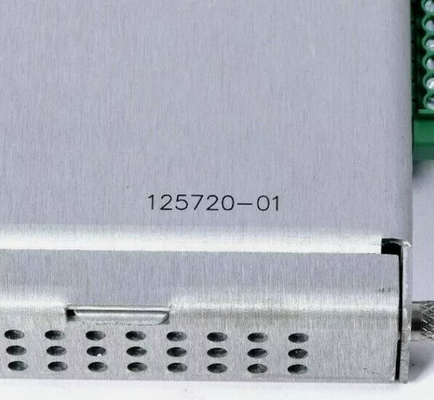

Bently Nevada 3500/32-01-00 125720-01 Módulo de saída de retransmissão de 4 canais

Bently Nevada3500/32-01-00 125720-01 Saída de relevo de 4 canais sobressalente Modulo

Detalhes do produto:

Informações adicionais:

Descrição:

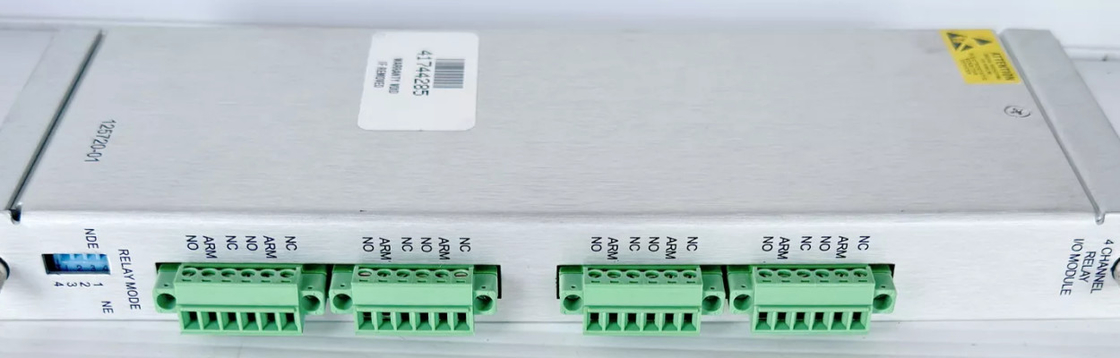

Os módulos de relevo 3500/32M fornecem um conjunto de relevos que podem ser programados para acionar com base nas condições de alarme em outros módulos de monitoramento no rack.O módulo /32M (foto à esquerda) usa relés de duplo pólo duplo (DPDT)O módulo /32M tem 4 canais de relevo DPDT e a unidade /33 tem 16 canais de relevo SPDT.O /33 também pode ser configurado para agir como se tivesse relés DPDTPara isso, serão utilizados dois relés SPDT para executar a função de cada relé DPDT configurado.

Embora os módulos de relé não sejam um componente obrigatório do Sistema 3500, recomendamos vivamente que sejam utilizados como a forma mais adequada de integrar o Sistema 3500 com aplicações de desligamento automático.Qualquer número de módulos de relé pode ser colocado em qualquer um dos espaços à direita do TDI.

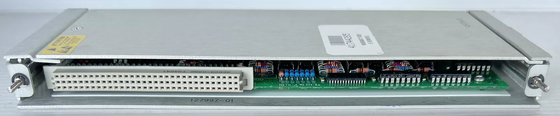

O módulo de relevo de 4 canais é um módulo de altura total que fornece quatro saídas de relevo.Qualquer número de módulos de retransmissão de 4 canais pode ser colocado em qualquer um dos espaços à direita do módulo de interface de dados transitóriosCada saída do módulo de retransmissão de 4 canais pode ser programada de forma independente para executar a lógica de votação.

Cada relé utilizado no módulo de relé de 4 canais inclui a lógica de alarme.

A programação para o Alarme Drive Logic usa AND e OR lógica, e pode usar entradas de alarme (Alerta e Perigo estados), não- OK,ou PPLs individuais de qualquer canal de monitoramento ou de qualquer combinação de canais de monitoramento no rackPode programar esta unidade de alarme para atender às necessidades da sua aplicação usando o software de configuração 3500 Rack.

Informações de encomendarAção

Ligação da folha de datas:Folha de dados do módulo de relevo de 4 canais 3500-32M - 141533...
