ABE040 204-040-100-012 Equipa de sistemas 19" Equipa de altura 6U

ABE040 204-040-100-012Estaca de sistema de 19" com uma altura de 6U

Detalhes do produto:

Descrição:

Um VM MPS pode ser alojado num rack de 19 polegadas (84TE) com uma altura de 6U (6HE), conhecido comoO rack do sistema VM600. Existem dois tipos deste rack: o ABE040 e o ABE042. Estes são idênticos, exceto pela posição dos suportes de montagem do rack.

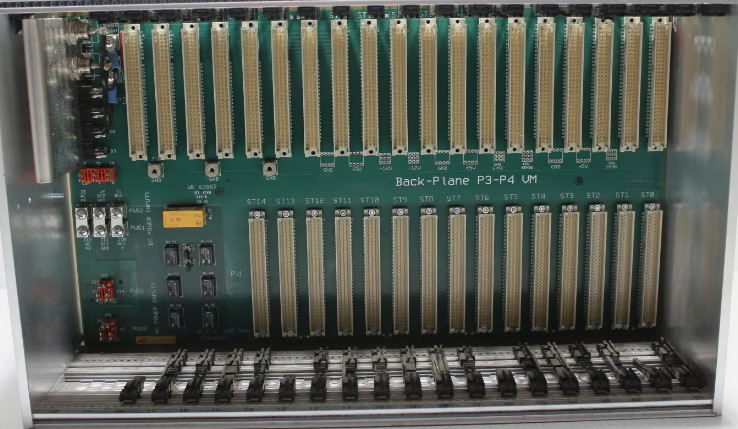

Um ABE040 contém uma jaula de cartões dianteira e uma jaula de cartões traseira.

A aparência do painel frontal e do painel traseiro do rack depende inteiramente dos tipos de cartões instalados nas duas gaiolas de cartões.

A maioria dos cartões instalados na parte traseira de um rack padrão de 19 " (ABE04x) usa um mecanismo de chaveira eletrônica para ajudar a garantir que o cartão seja instalado na ranhura correta (por exemplo,na ranhura imediatamente atrás da placa de processamento associada na parte da frente do rack)Inclui os cartões IOC4T, IOC8T e IRC4.

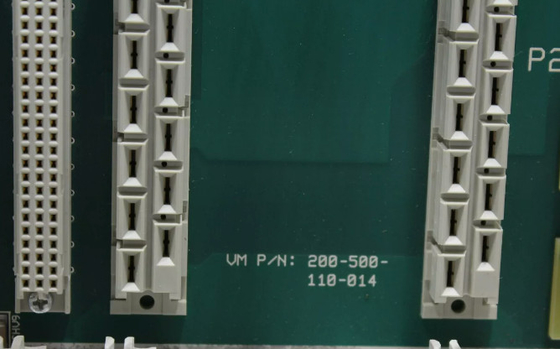

Em racks ABE04x, cada slot do plano de fundo tem um código binário único de 4 dígitos

Os cartões que implementam este mecanismo de chaveira electrónica têm um banco de micro-interruptores quepode ser usado para atribuir um número de slot ao cartão.Este código é armazenado no registo de atribuição do número de slots (endereço) no cartão (IOC4T, IOC8T ou IRC4).

Cada cartão compara seu número de slot com o número de slot codificado no plano de fundo do rack.

• Se os códigos forem idênticos, o LED é verde.

• Se os códigos não forem idênticos, o LED é vermelho.
