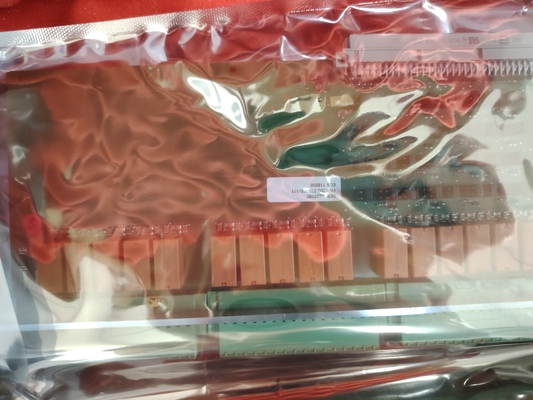

RLC16 200-570-101-013 Cartão de retransmissão em estoque Cartão do sistema ESD

RLC16 200-570-101-013Cartão de retransmissão em existência Cartão do sistema ESD

Detalhes do produto:

Descrição:

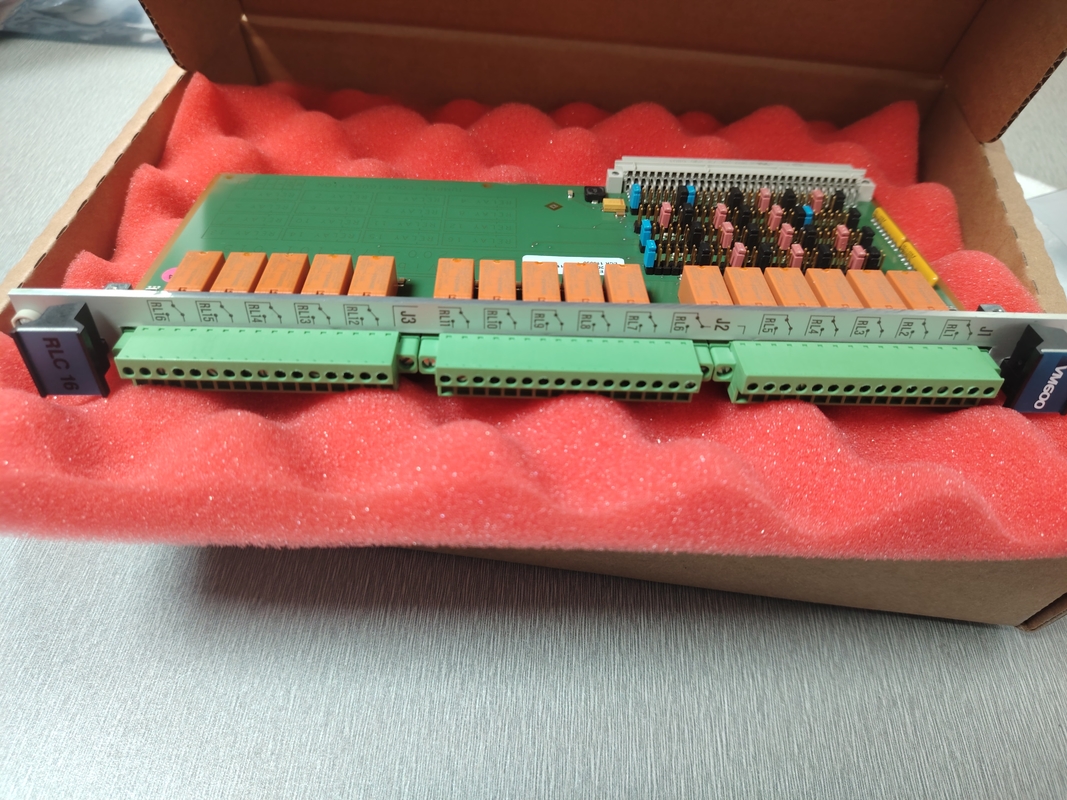

O painel RLC16 tem três terminais de parafuso para cada um dos seus 16 relés.

• NC ¢ O contato de relé normalmente fechado

• NO

• COM ­ O contato de retransmissão comum.

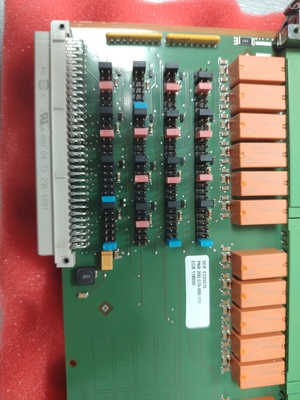

O comportamento real de cada relé individual depende dos saltadores da placa RLC16, por exemplo, um relé pode ser configurado para estar normalmente energizado (NE) ou normalmente desenergizado (NDE).

O painel RLC16 (parte traseira do rack) contém três tiras terminais, identificadas como J1, J2 e J3. Cada tira consiste em uma tomada e um conector de acoplamento, que contém 16 terminais de parafuso.Os terminais de parafusos podem aceitar fios com uma secção transversal ≤ 1.5 mm2.

Cada tomada e conector de acoplamento podem ser equipados com um sistema de chave mecânica para evitar uma ligação incorreta.

O RLC16 é usado para complementar os relés (locais) de bordo nos cartões IOC4T e IOC8T. Os saltadores do RLC16 devem ser configurados ao mesmo tempo em que esses cartões são configurados.

O cartão RLC16 não contém nenhum mecanismo de chaveira eletrónica para impedir que seja instalado na ranhura errada de um rack de sistemas VM.Isto é porque o RLC16 não contém qualquer inteligência (isto é, não é programado com uma configuração) e não funciona como um par de cartões (como o MPC4 / IOC4T ou AMC8 / IOC8T).

Embora os cartões RLC16 possam ser instalados em quase todas as ranhuras de um rack,A localização real de uma placa RLC16 num sistema configurado é ditada pelo Open Collector (OC) Bus e outros detalhes da configuração do sistema VM MPS.
