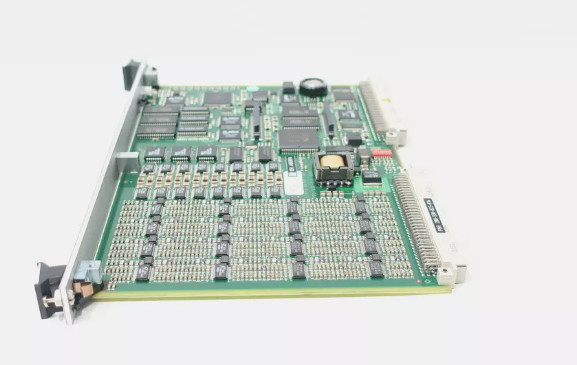

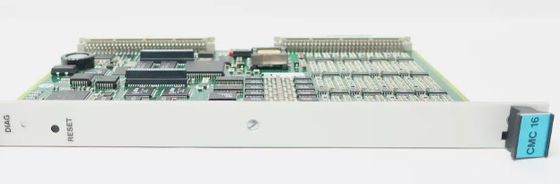

CMC16 200-530-012-012 Cartão de Monitorização de Condição Em estoque

CMC16 200-530-012-012 Cartão de Monitorização de Condição Em estoque

Detalhes do produto:

Descrição:

O cartão de monitorização da condição CMC 16 é o elemento central da série VM Condition Monitoring System (CMS).

Esta unidade de aquisição de dados front-end inteligente (DAU) é utilizada em conjunto com o software VM CMS para adquirir,Analisar e transmitir os resultados para um computador host através do módulo CPU M da série VM600 com controlador Ethernet ou diretamente através de ligações em série.

As entradas são totalmente programáveis e podem aceitar sinais que representam velocidade, referência de fase, vibração (aceleração, velocidade ou deslocamento), pressão dinâmica, rotor de airgap e perfil do pólo,qualquer sinal dinâmico ou qualquer sinal quase estáticoOs sinais podem ser inseridos a partir de cartões adjacentes de proteção de máquinas (MPC 4) através do VM600 e do Tacho Bus ou externamente através dos conectores terminais de parafuso no IOC 16T.Os módulos IOC 16T também permitem o condicionamento do sinal e proteção EMC e permitem que as entradas sejam encaminhadas para o CMC 16, que inclui 16 filtros anti-aliasing programáveis e conversores analógicos para digitais (ADC).Conversão do domínio do tempo para o domínio da frequência (Transformação de Fourier Rápida), extracção de banda, conversão de unidades, verificação de limites e comunicação com o sistema anfitrião.

As 10 saídas disponíveis por canal podem incluir RMS, pico, pico-pico, pico verdadeiro, valores de pico-pico verdadeiro, Gap, Smax ou qualquer faixa configurável com base em espectros adquiridos sincronizados ou assíncronizados.Aceleração (g), velocidade (em/sec, mm/sec) e deslocamento (mil, microns) são atendidos e podem ser convertidos para exibição a qualquer padrão.,Os valores podem também ser mediados para suavização ou redução do ruído.

O CMC 16 adquire e processa dados de alta resolução capturados em intervalos programados ou na detecção de alarme (formas de onda, espectros e órbitas).Tipo de janela, o modo de média e o número de médias são totalmente configuráveis.Existe também a capacidade de desencadear a captura estendida de dados baseados no tempo durante vários minutos usando um "Modo Osciloscópio", pois isso pode fornecer dados valiosos., especialmente durante a arrancação da máquina.

Características

• 16 canais dinâmicos configuráveis individualmente
• 16 filtros anti-aliasing e ADCs programáveis paralelos
• Primeiros 4 canais também configuráveis como entradas tacho
• Últimos 12 canais também configuráveis como valores de processo
• Arquitetura ME
• Amostragem síncrona e assíncrona configurável
• FFT de 3200 linhas de alta resolução
• 10 saídas processadas totalmente configuráveis por canal, que podem ser bandas de frequência ou saídas baseadas em domínio temporal
• 6 alarmes configuráveis por saída processada com bandas mortas de histerese
• Registo, registos baseados em “alarme” e “exceção”
• Armazenamento de amortecedores a bordo
• Indicação de estado através de um LED de três cores no painel frontal
• Introdução / remoção de cartões em tempo real com configuração automática
• Opções de comunicação Ethernet e RS-4851 em série
