Detalhes do produto:

Descrição:

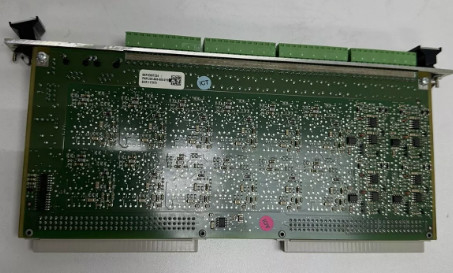

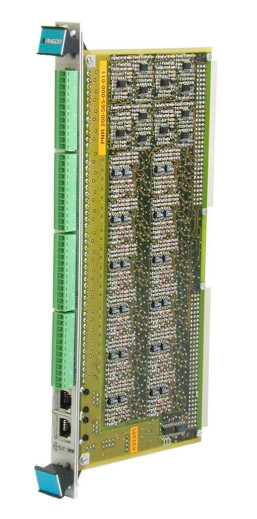

O IOC 16T Input / Output Card atua como uma interface de sinal para o VM 600 série CMC 16 (Condition Monitoring Card).É instalado na parte traseira do rack ABE 04X e se conecta diretamente ao plano de trás do rack através de dois conectores.

Cada COI 16T está associado a um CMC 16 específico e é montado directamente atrás dele no rack.O IOC 16T contém uma tira terminal para ligar os cabos de transmissão provenientes de transdutores e condicionadoresNo entanto, se estes sinais já estiverem disponíveis através das linhas VM 600 backplane Raw Bus e Tacho Bus, estes podem ser selecionados diretamente sem necessidade de cablagem adicional.

O cartão protege todas as entradas e saídas contra interferências electromagnéticas (EMI) e ondas de sinal e também cumpre os padrões EMC (compatibilidade electromagnética).

As entradas de tachometria, os sinais dos acelerômetros, velocímetros e sondas de proximidade, ou quaisquer sinais dinâmicos ou quase-estáticos são condicionados por circuitos dedicados que realizam tarefas como modelagem de pulso,Ajuste de nívelSão fornecidos micro-interruptores para facilitar a selecção do condicionador e do método de acesso (ou seja, terminais de parafuso ou plano de fundo).O IOC 16T também fornece isolamento da planta e assegura a transmissão dos insumos para o CMC 16.

São suportados dois métodos de comunicação; ligação VMEbus a um módulo CPU M na ranhura 0 do rack VM 600 e subsequente ligação Ethernet,ou conexão serial RS-485 isolada e múltipla através de conectores RJ fornecidos no IOC 16T.

Características

• Cartão de interface de 16 canais para CMC 16 (Cartão de monitorização de condições)
• Faixa terminal de parafuso (48 terminais)
• Assegura a protecção EMI para todas as entradas e saídas
• Fornece condicionamento de sinal para todas as entradas
• Os primeiros 4 canais podem ser selecionados como entradas tacho ou dinâmicas (ou seja, vibração)
• Os últimos 12 canais podem ser selecionados como entradas dinâmicas ou de processo
• O canal 16 pode ser selecionado como entrada de compensação dinâmica, de processo ou de junção a frio para termopares
• As entradas podem ser encaminhadas via VM 600 Raw Bus e Tacho Bus
• Opção de comunicação RS-485 em série isolada a bordo
• Inserção / remoção de cartões em tempo real Informações de encomenda
