Detalhes do produto:

Descrição:

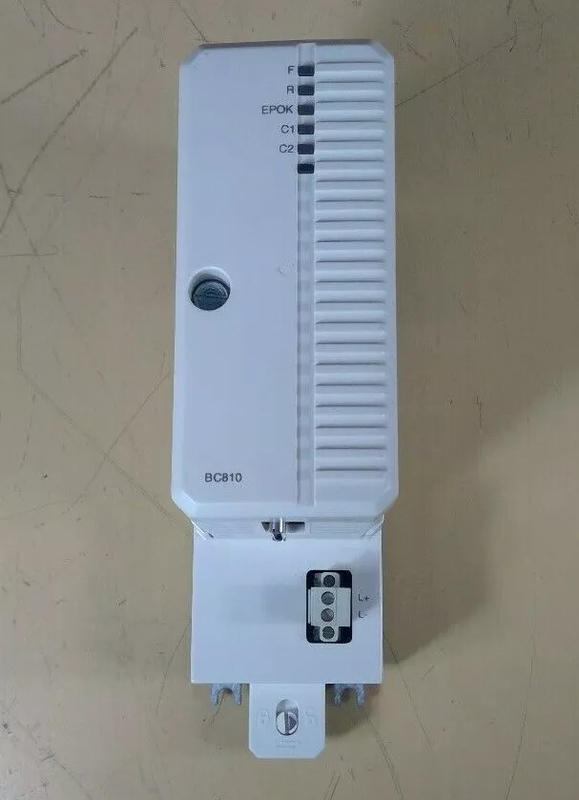

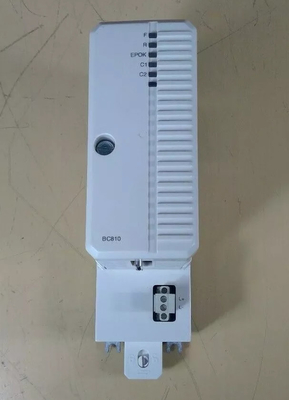

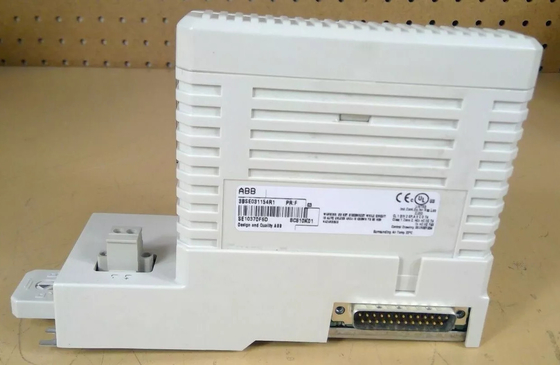

A unidade BC810 é composta por duas partes básicas: placa base (TP857) e fonte de alimentação / placa lógica.É aterrado ao DIN-rail através de partes metálicas da caixaA placa também carrega o diodo de votação de energia externa e fusível. A fonte de alimentação e placa lógica contêm o conversor +3.3 V, lógica, drivers para interligação CEX-Bus,e o conector do cabo de interconexãoO BC810 pode ser usado com PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 e PM891.

Em um sistema totalmente redundante com dois pares de CPUs BC810 e primário/de backup interligados, o BC810 suporta a substituição online da placa base da CPU sem perturbar o tráfego do CEX.Se o BC810 tiver de ser substituídoO CEX-Bus é utilizado para alargar as portas de comunicação de bordo com unidades de interface de comunicação.Também é possível utilizar interfaces de comunicação redundantes no CEX-Bus.

A unidade BC810 de interconexão CEX-Bus é utilizada para aumentar a disponibilidade do CEX-Bus dividindo-o em segmentos separados.Isto melhora a disponibilidade de sistemas com interfaces de comunicação redundantes. BC810K02 tem um projeto redundante, ou seja, o número de CPUs dentro do PLC é de pelo menos dois ou mais.a outra CPU pode continuar a executar e garantir a execução normal do programa.

Processamento colaborativo: A função de várias CPUs é compartilhar as operações lógicas, operações aritméticas, funções de comunicação, etc. no programa, ou seja, processamento colaborativo.As duas CPUs executam o mesmo programa uma vez cada e depois comparam os resultadosSe os resultados forem consistentes, eles são de saída; se forem inconsistentes, um dos resultados é selecionado para saída (geralmente sem saída ou desligamento).Há dois osciladores diferentes que verificam o seu comportamento.Se for detectado que a outra parte não está a funcionar num determinado ciclo, a CPU entrará num estado específico.

O firmware verifica a precisão dos dois osciladores a cada segundo. Um relógio de vigilância de hardware e firmware verifica a atividade do PLC e o tempo de execução da lógica do usuário.Verificação de sequência monitora a execução de diferentes partes do sistema operacional da CPUTodas as áreas da memória estática, incluindo a memória Flash e a RAM, são verificadas utilizando código de redundância cíclica (CRC) e execução de código duplo.A área de memória dinâmica é protegida por execução de código duplo e é verificada periodicamente.

Link da folha de dados:

ABB BC810K02 3BSE031155R1.pdf
