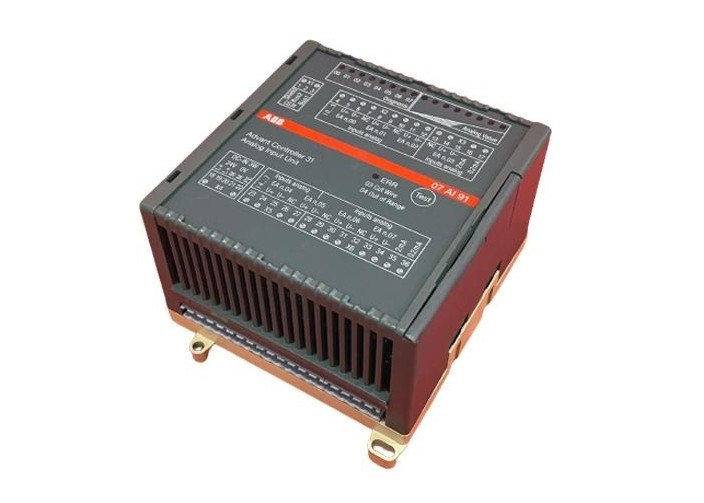

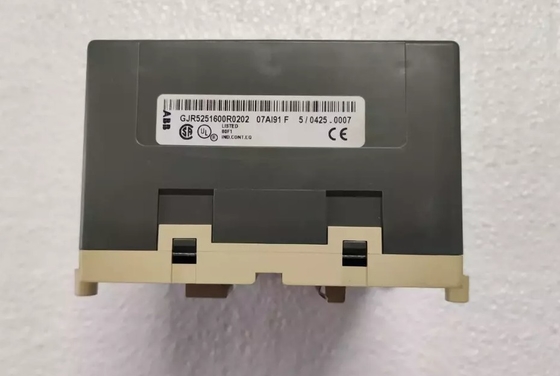

ABB 07AI91 GJR5251600R0202 Unidade de entrada do controlador de módulo de entrada/saída analógico

ABB 07AI91 GJR5251600R0202 Unidade de entrada do controlador de módulo de entrada/saída analógico

Detalhes do produto:

Informações adicionais:

Descrição:

Finalidade O módulo de entrada analógico 07 AI 91 é utilizado como módulo remoto no sistema de autocarro CS31.Os canais podem ser configurados em pares para a ligação dos seguintes sensores de temperatura ou tensão:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (com resistor externo de 250 Ω) Pt100 / Pt1000 com linearização.Só podem ser utilizados sensores isolados electricamente.O intervalo de ± 5 V pode também ser utilizado para medir 0..20 mA com uma resistência externa adicional de 250 Ω.

A configuração dos canais de entrada, bem como a definição do endereço do módulo são realizadas com os interruptores DIL.Cada um dos 8 canais usa 16 bitsA unidade é alimentada com corrente contínua de 24 V. A ligação do autocarro do sistema CS31 está electricamente isolada do resto da unidade.O módulo oferece uma série de funções de diagnóstico (ver capítulo "Diagnóstico e exibição")As funções de diagnóstico realizam uma autocalibração para todos os canais.

Esta referência de unidade 07AI91 - GJR5251600R0202 e marca ABB faz parte da faixa AC31.A unidade é alimentada com 24 V DCA ligação do autocarro do sistema CS31 está electricamente isolada do resto da unidade.As funções de diagnóstico realizam uma autocalibração para todos os canais. módulo da série AC800M, peças sobressalentes de robôs industriais série DSQC, Bailey INFI 90,800xA, Advant OCS com Master Software, Advant OCS com software MOD 300,Freelance - Sistema de controlo distribuído para a indústria de processos Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, sistemas de segurança, etc.

Todos os módulos de entrada analógicos realizam uma conversão analógica-digital interna. Após a conversão, o valor analógico é representado com 8 ou 12 bits, dependendo da resolução.Para processamento e armazenamento destes bits relevantes (bits que contêm a informação analógica)Todos os módulos de saída analógicos realizam uma conversão digital-análogo interna.O valor digital antes da conversão (composto por 8 ou 12 bits relevantes) é armazenado em uma palavra de 16 bits.

Link da folha de dados:

ABB 07AI91 GJR5251600R0202.pdf
