Foxboro FBM233 P0926GX Módulo integrador do sistema de dispositivos de campo dispositivos de entrada/saída de campo duplos e a série de sistemas de entrada/saída

FoxboroFBM233 P0926GX Módulo de integração do sistema de dispositivos de campo dispositivos de entrada/saída de campo com duas portas e o sistema da série I/A

Detalhes do produto:

Informações adicionais:

O FBM233 oferece suporte a blocos de controle para os seguintes tipos de blocos padrão do sistema I/A Series® Distributed Control Interface (DCI):

Descrição:

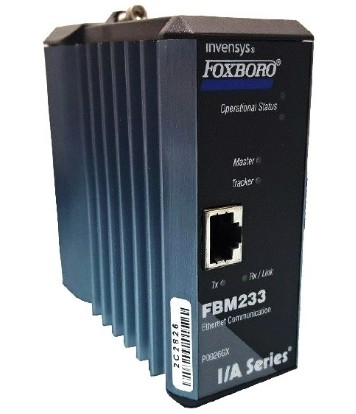

Cada módulo FBM233 possui uma única ligação Ethernet de cobre de 10/100 Mbps e um único conector RJ-45 na frente do módulo para conectividade a dispositivos Ethernet de duas portas.O FBM233 está ligado a switches ou hubs Ethernet para comunicar com um dispositivo externo ou até 64 dispositivos externos.

A comunicação de dados entre o FBM233 e os dispositivos de campo é através do conector RJ-45 localizado na parte frontal do módulo FBM233.ou através de interruptores Ethernet para os dispositivos de campo (ver “ETHERNET HUBS AND SWITCHES” na página 7)O FBM233 está ligado a interruptores ou hubs Ethernet para comunicar com um dispositivo externo ou até 64 dispositivos externos.

O FBM233 recolhe os dados necessários dos dispositivos, realiza as conversões necessárias,e, em seguida, armazena os dados convertidos na sua base de dados para incorporá-los nas funções de gestão de instalações da série I/A e nos monitores do operadorOs dados podem também ser gravados para os dispositivos individuais do sistema da série I/A.

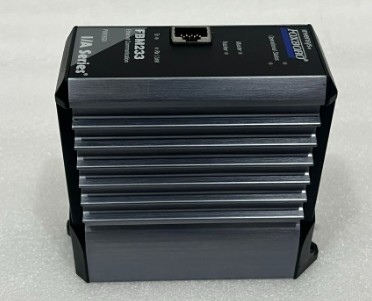

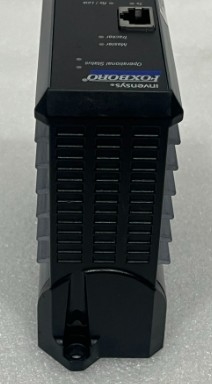

O FBM233 tem um design compacto, com um exterior de alumínio extrudido resistente para proteção física e elétrica dos circuitos.fornecer vários níveis de proteção ambiental, até ambientes agressivos da classe G3 de acordo com a norma ISA S71.04.

O módulo de comunicação Fieldbus (FCM100Et ou FCM100E) ou o processador de controlo de campo (FCP270) interagem com o módulo Fieldbus de 2 Mbps redundante utilizado pelos FBM.O FBM233 aceita comunicação de qualquer caminho do módulo Fieldbus de 2 Mbps - caso um caminho falhe ou seja trocado no nível do sistema, o módulo continua a comunicação através do caminho ativo.

Ficha de dados

O FOXBORO FBM233 P0926GX.pdf
