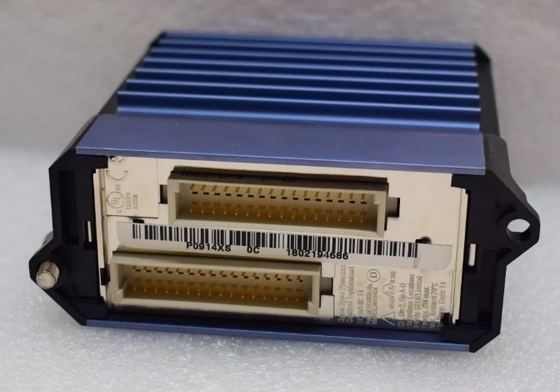

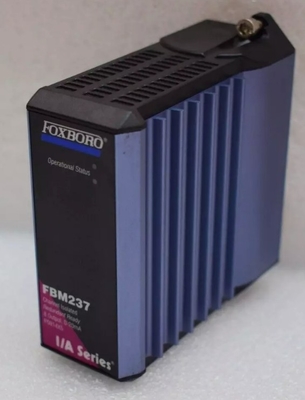

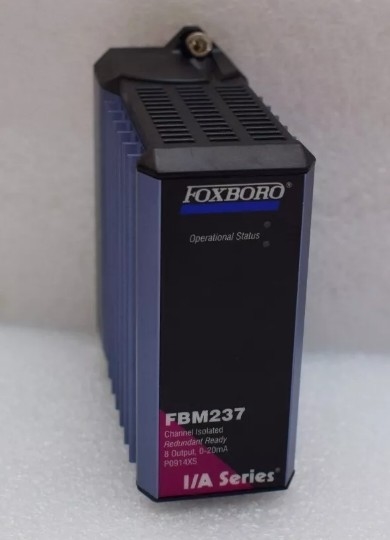

Foxboro FBM237 P0914XS Oito canais de saída analógicos 0-20 mA Os sinais são eletricamente compatíveis com dispositivos de campo HART

Foxboro FBM237 P0914XS Oito canais de saída analógicos0-20 mA sinais são electricamente compatíveis com dispositivos de campo HART

Detalhes do produto:

Informações adicionais:

Descrição:

O FBM237 tem um design modular, com um exterior de alumínio extrudido robusto para proteção física dos circuitos.Os recintos especialmente concebidos para a montagem dos MFV proporcionam vários níveis de protecção ambiental, até ambientes adversos (Classe G3), por norma ISA S71.04.

O módulo de saída FBM237, de 0 a 20 mA, contém oito canais.ou como um par redundante (dois FBM237)Quando usados como um par redundante, os sinais de saída de campo são conectados a um conjunto de terminação comum.

O módulo é montado na placa base Modular Padrão, que acomoda até oito módulos Fieldbus.e inclui conectores de sinal para o Fieldbus redundante, redundante de energia DC independente, e cabos de terminação.

Os módulos redundantes devem estar situados em pares de posições ímpares/paras adjacentes na placa base (posições 1 e 2, 3 e 4, 5 e 6, ou 7 e 8).um módulo de adaptador redundante é colocado nos dois conectores de cabo de terminação adjacentes da placa base para fornecer uma única ligação de cabo de terminaçãoUm único cabo de terminação liga-se do adaptador redundante ao TA associado.

O FBM237 é montado em uma placa base modular. A placa base pode ser montada em um trilho DIN (horizontalmente ou verticalmente), ou horizontalmente em um rack de 19 polegadas usando um kit de montagem.Os módulos redundantes devem ser colocados em posições ímpares e pares adjacentes na placa base (posições 1 e 2)., 3 e 4, 5 e 6, ou 7 e 8) juntamente com o adaptador de redundância adequado.

Ficha de dados

O FOXBORO FBM237 P0914XS.pdf
