Placa terminal de viagem primária da turbina General Electric GE IS200TRPGH1B

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board

Detalhes do produto:

Informações adicionais:

Descrição:

O IS200TRPGH1B é uma placa de terminal de viagem primária fabricada e projetada pela General Electric como parte da série Mark VI usada em sistemas de controle de turbinas a gás.O controlador de entrada/saída regula a placa terminal TRPGTrês circuitos de votação no TRPG têm nove relés magnéticos que se conectam a três solenoides de viagem, ou dispositivos de viagem elétrica (ETD).Os lados primário e de emergência da interface com os ETD são formados pelo TRPG e pelo TREG que trabalham em conjuntoPara aplicações de turbinas a gás, o TRPG também aceita entradas de oito detectores de chama Geiger-Mueller.

Os diagnósticos TRPG são executados pela placa de E/S. Estes incluem feedback do driver de relevo do solenoide de viagem e contato, o autocarro de energia do solenoide,e a tensão de excitação do detector de chama for demasiado baixa ou excessivaSe algum dos sinais se torna anormal, um aviso de diagnóstico é gerado (além dos limites). os conectores da placa terminal JR1, JS1 e JT1 têm cada um seu próprio dispositivo de identificação que a placa de I / O consulta.Se uma discrepância for encontrada, uma falha de incompatibilidade de hardware é gerada.e localização do plug estão todos codificados no chip de dispositivo de identificação somente leitura.

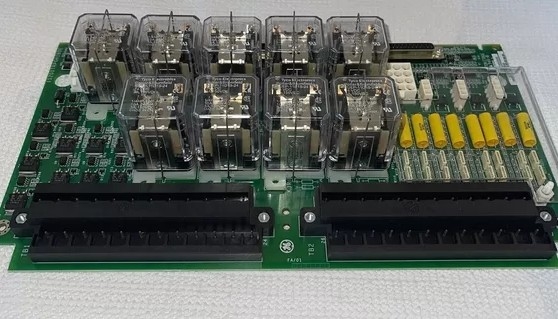

O módulo IS200TRPGH1B serve como a principal placa de terminação de viagem dentro do sistema de controle da turbina a gás GE Mark VI Speedtronic.A sua função principal é interagir com o controlador de proteção primário da turbina e os dispositivos de emergência (ETDs)As principais características do IS200TRPGH1B incluem dois grandes blocos terminais pretos localizados no lado esquerdo,equipados com 24 terminais metálicos de prata numerados sequencialmente de 1 a 48A metade inferior da placa abriga uma variedade de condensadores: uma linha vertical de 8 condensadores amarelos sólidos centrados na parte inferior,acompanhados por duas linhas paralelas de pequenos condensadores brancos num total de 16 unidades à esquerda.

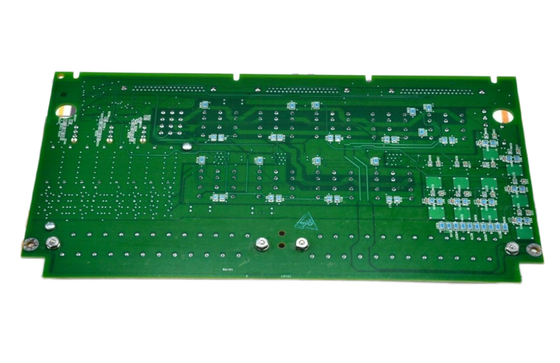

O IS200TRPGH1B é um PCB ou placa de circuito impresso com uma variedade de componentes diferentes.Ambos os blocos de terminais contêm vinte e quatro terminais de metal prateado que são numerados de um a vinte e quatro e vinte e cinco a quarenta e oitoUma variedade de capacitores estão localizados na metade inferior do IS200TRPGH1B. Uma linha vertical de oito condensadores amarelos sólidos está organizada na parte inferior do IS200TRPGH1B no centro da placa.À esquerda destes condensadores amarelos, há duas linhas verticais de pequenos condensadores brancos.
