GE IS220PDIIH1B Placa de contacto discreto de entrada da placa de terminais Mark V

GE IS220PDIIH1B Placa de contacto discreto de entrada da placa de terminais Mark V

Detalhes do produto:

Descrição:

O IS220PDIIH1B é um Discrete Contact Input Terminal Board fabricado e projetado pela General Electric como parte da série Mark VIe usada nos sistemas de controle de turbinas distribuídas da GE.O pacote PDIA I/O fornece a interface elétrica entre uma ou duas redes Ethernet I/O e uma placa terminal de entrada discretaO pacote contém uma placa de processador comum a todos os pacotes de E/S distribuídos Mark VIe e uma placa de aquisição específica para a função de entrada discreta.O pacote aceita até 24 entradas de contato e sinais de retorno específicos da placa do terminal, e o PDIA aceita três níveis de tensão diferentes (com placas terminais de tipos TBCIH1, H2 e H3).As ligações para a placa de entrada discreta isolada com detecção de tensão (com placa tipo TICI) estão disponíveis..

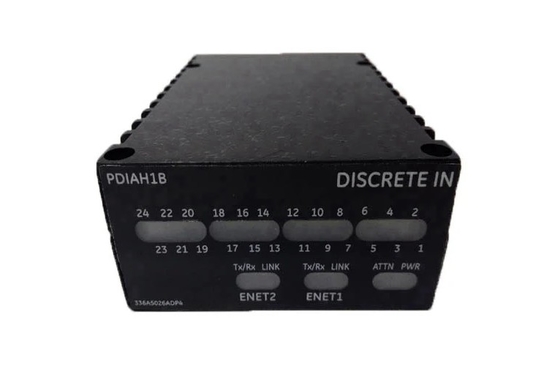

Em comparação com outros modelos da série Mark VI, o IS220PDIAH1A não tem necessariamente uma placa frontal específica, uma vez que é um pacote de E/S. Na parte frontal do dispositivo, há sete indicadores,no lado direito do pacote, em um grupo de três, há indicadores para a potência e dois para o link, um é indicado como ENet1 e o outro como ENet2.há uma porta Ethernet que é usada para cablagem do modelo para a Ethernet para permitir uma fácil comunicação Ethernet. Ele possui alta velocidade, entrada/saída em rede (I / O) para sistemas redundantes simples, duplos e triplos.e interface de supervisão para estações de operação e manutenção, bem como sistemas de terceiros.

O IS220PDIIH1B é rotulado como um Discrete I/O Pack e é usado na série Mark VI ao lado do YDIA Discrete Input Module.O modelo funciona em conjunto com o PDIA para ser aprovado para utilização em locais perigososNa parte da frente do dispositivo, existem sete indicadores, incluindo três indicadores para a potência e dois para a ligação, rotulados como ENet1 e ENet2.há uma porta Ethernet que é usada para cablagem do modelo para a Ethernet para permitir uma fácil comunicação Ethernet.

Como módulo de entrada discreta GE PDIA, IS220PDIIH1B pertence à série Mark Vie.O pacote de entrada discreta (PDIA) fornece a interface elétrica entre uma ou duas redes Ethernet de E/S e uma placa terminal de entrada discretaO pacote contém uma placa de processador comum a todos os pacotes de E/S distribuídos do Mark Vle e uma placa de aquisição específica para a função de entrada discreta.O pacote aceita até 24 sinais de entrada de contato e de feedback específicos da placa terminalO PDIA aceita três níveis de tensão diferentes (com placas terminais de tipos TBCIH1, H2 e H3).As ligações para a placa de entrada discreta isolada com detecção de tensão (com placa tipo TICI) estão disponíveisA entrada do sistema para o pacote é através de dois conectores RI45 Ethernet e uma entrada de energia de três pinos.A entrada de sinal discreto é através de um conector DC-37 pin que se conecta diretamente com o conector da placa terminal associadaOs diagnósticos visuais são fornecidos através de LEDs indicadores e as comunicações séries de diagnóstico local são possíveis através de uma porta infravermelha.O sistema de controlo Mark VIe é uma plataforma flexível utilizada em múltiplas aplicações.
