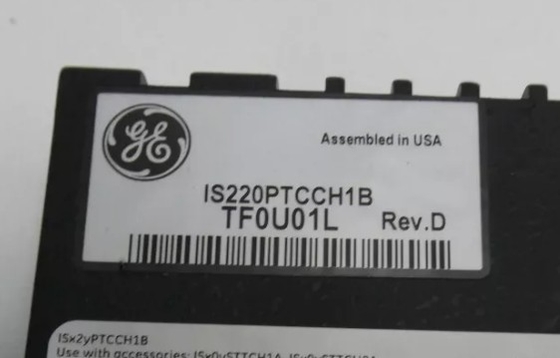

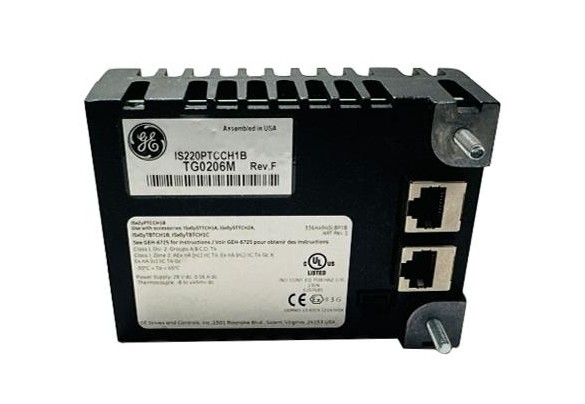

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

Detalhes do produto:

Descrição:

O GE Speedtronic Mark VIe IS220PTCCH1B é um módulo de entrada de termopares composto por 12 entradas otimizadas para combustão e 1 junção a frio.Aplicações de duplex e duplex duplex são possíveis com o IS220PTCCH1BEsta placa pode acomodar termopares convencionais como E, J, K, S e T, bem como entradas de mV que variam de -8 a 45 mV.e T podem ser aterrados ou não aterrados e podem ser colocados a até 984 pés do painel de E/S da turbinaA resistência do cabo não deve exceder 450 ohms. O IS220PTCCH1B pode executar uma variedade de autodiagnósticos, incluindo memória flash, RAM, hardware da placa do processador e autotestes de porta Ethernet.Também fornece monitorização contínua da sua fonte de alimentação interna para garantir que funcionem adequadamente.

O IS220PTCCH1B pode executar uma variedade de autodiagnóstico, incluindo memória flash, RAM, hardware da placa do processador e autotestes de porta Ethernet.Também fornece monitorização contínua da sua fonte de alimentação interna para garantir que funcionem adequadamenteOs diagnósticos visuais são fornecidos através de LEDs indicadores e as comunicações séries de diagnóstico local são possíveis através de uma porta infravermelha.A entrada para o pacote é através de conectores Ethernet RJ45 duplos e uma entrada de energia de três pinosA saída é através de um conector de pin DC-37 que se liga diretamente ao conector da placa terminal associada.

O IS220PTCCH1B REV F é um módulo de entrada de termopares fabricado e projetado pela General Electric como parte da série Mark VIe usada nos sistemas de controle distribuído da GE.O PTCC fornece a interface elétrica entre uma ou duas redes Ethernet de E/S e uma placa terminal de entrada de termoparesO pacote contém uma placa de processador comum a todos os pacotes de E/S distribuídos Mark VIe e uma placa de aquisição específica para a função de entrada do termocouple.O pacote é capaz de lidar com até 12 thermocouple entradasDois pacotes podem lidar com 24 entradas no TBTCH1C. Na configuração TMR com a placa terminal TBTCH1B, três pacotes são usados com três junções frias, mas apenas 12 termopares estão disponíveis.

O IS220PTCCH1B é um pacote de I/O Mark VIe. Um ou mais módulos de pacote de I/O digitalizam o sinal do sensor e o alimentam para o controlador.Isto é usado principalmente com a série GE Speedtronic Mark VIeAlém disso, o Mark VIe é uma plataforma flexível para múltiplas aplicações.IS220PTCCH1B é um módulo de PCB múltiplos com PCB multicamadas preenchidos com componentes SMDTambém estão disponíveis numerosas versões deste pacote I/O.
