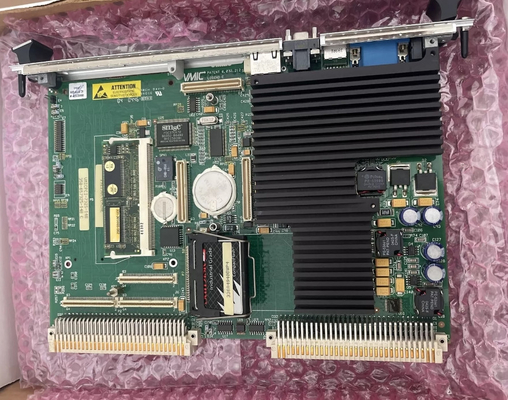

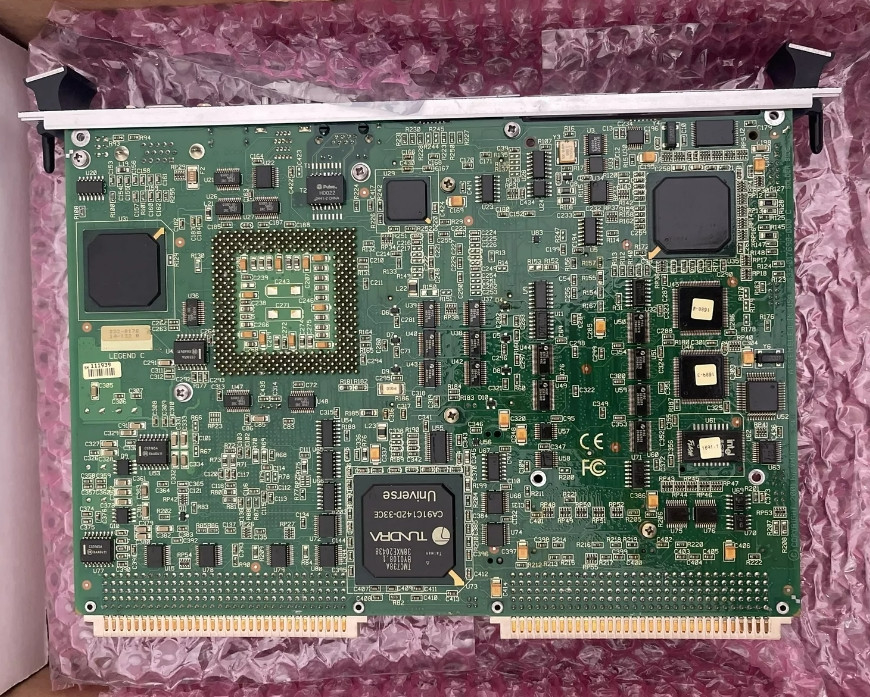

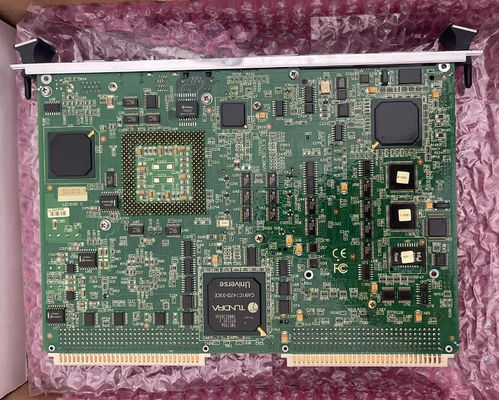

GE IS215UCCAM03A Advanced Control Board Mark VI Modulo de controlo CPCI

GE IS215UCCAM03A Advanced Control Board Mark VI Modulo de controlo CPCI

Detalhes do produto:

Descrição:

Esta placa, a placa IS215UCCAM03A, é um dos controladores UCCx. O controlador UCCx é baseado em um computador de placa única conhecido como CompactPCI, ou CPCI.Esta placa é parte do sistema Mark VIe produzido pela General Electric, embora este modelo específico seja considerado também compatível com os modelos posteriores do sistema Mark VIeS. Este modelo é essencialmente uma placa IS215UCCAH3 combinada com uma placa IS200EPMC,128 MB de memória flashA série Mark VI Turbine Control System que acomode este dispositivo de módulo de montagem IS215UCCAM03A CompactPCI é algo da auto-descrita série de produtos GE Mark,dado o facto de existir uma série de aplicações funcionais possíveis nos sistemas de controlo e gestão de gás compatível com a General Electric, turbinas eólicas e de vapor.Este deve ser considerado bastante a atualização funcional sobre o Mark V Turbine Control System Series anteriormente existente de um nome de série completo e estendido semelhante, uma vez que as possíveis aplicações da série Mark V existem apenas em configurações funcionais mais restritas baseadas em gás e vapor.

O IS215UCCAM03A Compact PCI é uma placa de processamento de ranhura única com uma série de especificações de produto únicas e importantes.Alguns destes LEDs sãoHá três estados para o LED UDH Ethernet, há um LED ativo que piscará e há um LED de velocidade,que é verde para o 100 BaseTX, e amarelo para 10 Base T. Estes indicadores LED são muitas vezes acionados através de uma interrupção das especificações ambientais ou requisitos de energia do IS215UCCAM03A.Este PCB UCCA é aconselhado a funcionar em temperaturas entre 0 a 60 graus Celsius, com uma temperatura de armazenamento ideal que varia entre -45 e 85 graus Celsius.

A faixa de umidade para este modelo é descrita em 5 a 95%, e ele carrega uma altitude operacional de 0 a 10.000 pés com uma altitude de armazenamento de 0 a 40.000 pés acima do nível do mar.Em termos de tensão de entrada de energia, o IS215UCCAM03A exige voltagens nominal de +3,3 V dc, 3,5 A típicas, 4,25 A máximas e +5 V dc, 150 mA típicas, 300 mA máximas.Existem uma série de especificações de porta e protocolo especificadas para a placa IS215UCCAM03A.Como mostrado no diagrama de componentes IS215UCCA abaixo; a Interface EPMC Ethernet é composta por três portas, um conector RJ-45, um conector de rede de transmissão de rádio, um conector de rede de transmissão de rádio, um conector de rede de transmissão de rádio e um conector de rede de transmissão de rádio.e um par de conectores 10BaseT e 100BaseTXDentro da Interface Ethernet EPMC, existem protocolos que são usados para se comunicar entre os pacotes de E/S e controladores; esses protocolos são protocolos TCP/IP.

O IS215UCCAM03A é um módulo de controle que é montado dentro do gabinete CPCI.uma ligação Ethernet à UDH, e uma conexão RS-232C para configuração. O controlador precisa ser configurado com um endereço TCP/IP antes de ser conectado à UDH Ethernet. Isso pode ser feito através da aplicação ToolboxST.Fabricados para sistemas de controlo de alto desempenho, o módulo de controle GE IS215UCCAM03A CPCI oferece integração perfeita e maior eficiência operacional na automação industrial.
