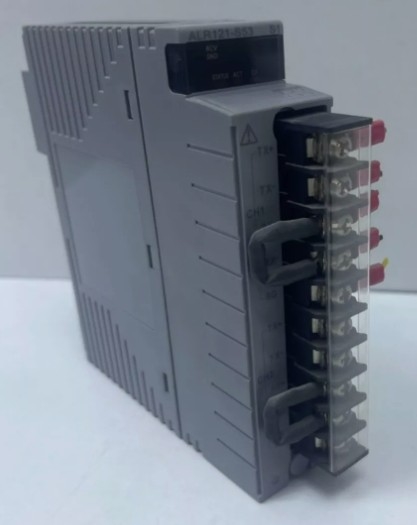

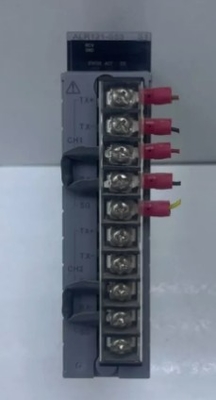

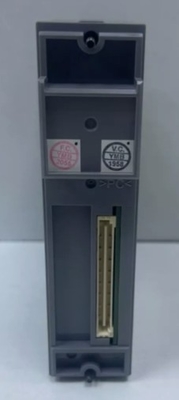

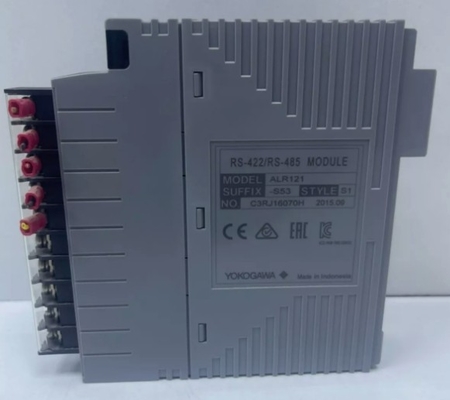

YOKOGAWA ALR121-S53 Módulos de Comunicação Serial Usados com um SCS para Realizar Comunicação Modbus

Yokogawa.ALR121-S53Módulos de comunicação em série utilizados com um SCS para realizar a comunicação Modbus

Detalhes do produto:

Informações adicionais:

Descrição:

Ao usar a função de comunicação Modbus do SCS, os dados no SCS podem ser definidos ou referenciados pelo mestre Modbus, que é um sistema separado do SCS através de um módulo de comunicação serial.Além disso,, os dados do subsistema, como os dos sequenciadores, podem ser definidos ou referenciados através de um módulo de comunicação serial utilizando a função de comunicação do subsistema SCS.

The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCSNo entanto, a função de comutação de controlo/stand-by entre os módulos de comunicação em série duplo-redundantes montados em slots adjacentes não é suportada.

O módulo de comunicação serial comunica com os subsistemas nos intervalos especificados e armazena os dados do subsistema na imagem de E/S dos módulos de comunicação.A função de comunicação do subsistema do SCS acede ao módulo de comunicação de forma assíncrona a partir deles, e refere-se ou define a imagem de E/S.

A lógica de aplicação do SCS lê dados da área de dados de E/S de comunicação quando a entrada de comunicação FB é executada,e escreve os dados de cálculo para a área de dados de comunicação I / O quando a saída de comunicação FB é executada.

Ficha de dadosYokogawa ALR121-S53.pdf
