GE IS200BAIAH1BEE Mark VI Bridge Application Interface Card em estoque

GE IS200BAIAH1BEE Cartão de interface de aplicação de ponte Mark VIEm estoque

Detalhes do produto:

Descrição:

O IS200BAIAH1BEE ou BAIA destina-se a ser um PCB de substituição. Ele tem uma EEPROM que vem com firmware pré-carregado de fábrica. Este circuito de memória nunca deve ser reprogramado ou removido.Se parar de funcionar ou ficar danificadoO BAIA também usa uma interface de I/O RS-232C que vai para o teclado do sistema de acionamento ou PC a partir de uma placa DSPX.O IS200BAIAH1BEE deve ser colocado verticalmente no conjunto do rack de cartões de controlo a que é atribuído.Na fachada do BAIA, há um rótulo de aviso que alerta o usuário para montar apenas este cartão na ranhura 1 no rack.Instalar esta placa em uma ranhura diferente da primeira resultará em danos à placaHá um indicador LED na placa da frente que é rotulado IMOK.

GE IS200BAIAH1B e IS200BAIAH1BEE são placas de interface de aplicação de ponte concebidas para sistemas de controlo GE Mark VI.Estes módulos são utilizados principalmente para ligar e gerir a comunicação e transmissão de sinal entre geradores e sistemas de excitação para assegurar uma coordenação e controlo eficientes entre dispositivosEsta placa de interface tem múltiplos canais de entrada e saída, pode processar sinais digitais de geradores e sistemas de excitação e monitorar o estado do equipamento em tempo real.Através de um intercâmbio eficiente de dados, IS200BAIAH1B e IS200BAIAH1BEE podem otimizar as estratégias de controle de excitação e melhorar o desempenho do gerador e a velocidade de resposta.Este design de interface flexível permite-lhe adaptar-se a diferentes requisitos de aplicação e integrar-se perfeitamente com outros módulos de controlo.

O IS200BAIAH1B foi concebido para funcionar como uma placa de interface de aplicação de ponte nos sistemas de accionamento da série Innovation.Esta placa fornece referência terra-terra e isolamento para entradas de sinal de placas terminaisCada placa é concebida com uma EEPROM incorporada que contém firmware não destinado a remoção ou programação de campo. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

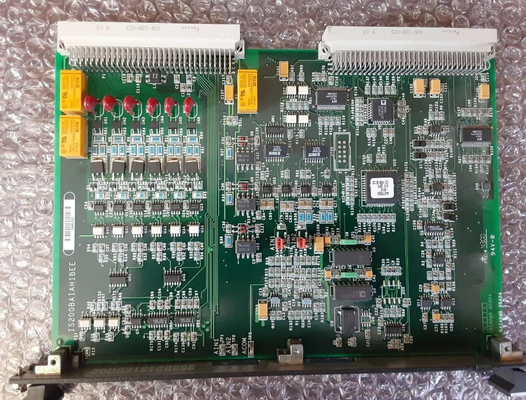

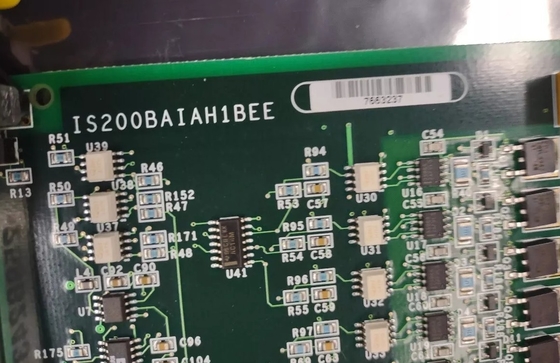

A placa IS200BAIAH1B é uma placa da série Innovation, que foi projetada para ser colocada em uma ranhura de rack específica.Devido a este risco de danos, é igualmente importante considerar as dimensões dos PCB antes de tomar uma decisão de compra.Esta placa de circuito impresso em particular vem revisado com dimensões aproximadas de 12 polegadas de comprimento por 9 polegadas de larguraO IS200BAIAH1B possui três relés, seis varistores, quatro interruptores, três pontos de teste e vários circuitos integrados.A placa tem dois conectores backplane localizados em uma bordaEstes conectores de plano traseiro são rotulados como conectores Pancon 106-128-023, que têm uma disponibilidade geralmente baixa no mercado.
