Placa terminal GE DS200DTBBG1A MarkV Módulo de E/S digital Placa terminal Conector Placa

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Connector Card

Detalhes do produto:

Informações adicionais:

Descrição:

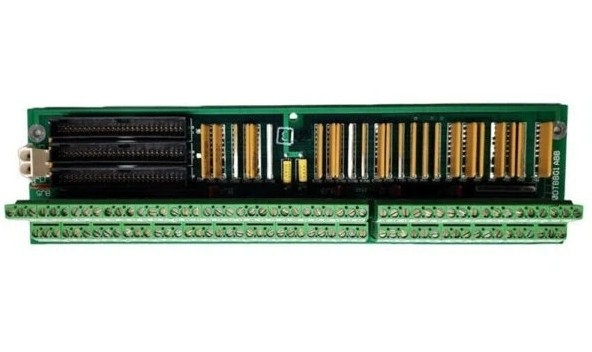

O DS200DTBBG1A é um cartão de conector digital de placa de terminal da série Mark V da GE. O quadro de conector digital de terminal da GE DS200DTBBG1A tem dois blocos de terminal,com um comprimento de 80 mm ou maisO sistema também inclui três conexões de 50 pinos. JFF, JFG e JFH são as IDs para os conectores de 40 pinos.Porque há três conectores de 40 pinos na placaÉ fundamental colocar o disco de volta em serviço depois de substituir a placa se quiser recuperar a produtividade.

O DS200DTBBG1A foi concebido para fornecer uma interface de E/S de alta densidade e fácil manutenção para sistemas de controlo de turbinas.para um total de 190 terminaisA placa também inclui três conectores de 50 pinos com conectores de estilo baioneta, facilitando a ligação e desconexão de cabos de fita.O DS200DTBBG1A serve como um módulo de terminação de expansão de entrada de contato na série Mark V Turbine Control SystemO DS200DTBBG1A é tipicamente localizado nos núcleos QD ou C do sistema Mark V.

Existe o potencial de ter um máximo de 110 fios de sinal ligados aos blocos terminais do módulo de terminação de expansão de entrada de contato DS200DTBBGIA.Isto será difícil de gerenciar sem um método para documentar onde os fios de sinal separados são conectados. Um bloco terminal é atribuído TB1 como o ID e o outro bloco terminal é atribuído TB2 como o ID. Os terminais separados são numerados em sequência em cada bloco terminal.para identificar um terminal específico você usa o bloco de ID do terminal e o número atribuído ao terminalAlguns exemplos são TB1 90 e TB2 48. TB1 90 é o terminal 90 no bloco terminal 1, enquanto TB2 48 é o terminal 48 no bloco terminal 2.

Agora que alguns dos vários elementos de hardware fornecidos para a montagem deste DS200DTBBGIA Conact Input Expansion Termination Module foram revelados,é possível explicar os tipos de conectores compatíveis com este produto da série Mark VAlguns dos tipos de conectores utilizados em conjunto com este módulo de terminação de expansão de entrada de contato DS200DTBBGIA incluem o conector de entrada de contato JRR TCDA,o conector de alimentação da placa JY 125 V dc DTBA, e o conector JRS/T, que normalmente não é utilizado.
