Placa terminal de expansão de saída de contato GE DS200DTBDG1A Speedtronic Mark V

GE DS200DTBDG1A Speedtronic Mark V Contact Output Expansion Terminal Board

Detalhes do produto:

Descrição:

O DS200DTBDG1A é um módulo de terminação de expansão de saída de contato fabricado e projetado pela General Electric como parte da série Mark V / Mark V LM usada em sistemas de controle de turbinas.Os locais para o módulo de terminação de expansão de saída de contato (DTBD) incluem Q11, Q21 e Q51. Na posição 5 de Q11, Q21 e Q51 no TCRA, o DTBD está ligado aos 30 relés.16 das 30 saídas no local 4 de Q21 e Q51 podem ser configuradas como solenoidesQuando os J19 e J20 são ligados e os saltadores de fio instalados na fábrica são substituídos, mais duas saídas de contato (# 47 e #48) podem ser utilizadas para os conversores de ignição.

A DS200DTBAG1A é uma placa de controle de acionamento. Esta placa é terminada com I/O externo.O EX2000 é uma plataforma flexível para múltiplas aplicaçõesO DS200DTBAG1A é um PCB multicamadas povoado com componentes analógicos e digitais de nível industrial.Uma parte do bloco de terminação é um conector removívelAs placas terminais DTBA estão disponíveis em diferentes versões.

A placa DS200DTBAG1A é muito confiável e, portanto, menos propensa a danos.Assim que recomendamos manter os cartões em caixas de armazenamento estático sensível em condições recomendadas.

Este módulo de terminação de expansão de saída de contato DS200DTBDG1A, tal como mencionado acima,foi fabricado para existir como um membro da série Mark V de sistemas de controle de turbinas e produtos componentes de sistemas de controle de turbinas fabricados pela respeitada marca General Electric como uma série legadaO Mark V é considerado uma série legada, uma vez que já não está em produção pelo fabricante original da GE.A longa descrição funcional deste módulo de terminação de expansão de saída de contato DS200DTBDG1A reflete-se na sua abreviação exclusiva de produto funcional DTBD.

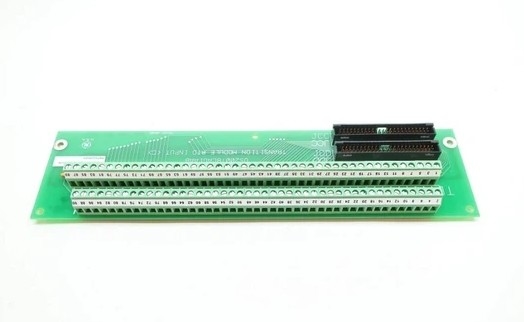

O GE Terminal Board DS200DTBDG1A possui 2 blocos de terminais. Cada bloco contém 107 terminais para fios de sinal. O GE Terminal Board DS200DTBDG1A também contém vários pontos de teste, 2 saltadores,e 3 conectores de 34 pinosO ID dos pontos de ensaio no quadro começa por TP e termina por um número.Antes de tomar uma decisão final de compra nesta placa de circuito impresso DS200DTBDG1A Mark V Series, é crucial estar ciente do fato de que este PCB não é o módulo de terminação de expansão de saída de contato original oferecido para a série Mark V da GE;que seria a placa de circuito impresso DS200DTBDG1 pai sem esta DS200DTBDG1A PCB singular revisão de melhoria de funcionalidade.
