IS200DAMAG1B Painel de controlo da turbina a gás Speedtronic da GE

IS200DAMAG1B Painel de controlo da turbina a gás Speedtronic da GE

Detalhes do produto:

Descrição:

IS200DAMAG1B é uma placa de inversor desenvolvida pela General Electrics.É projetado para funcionar com um único módulo IGBT para a parte superior da fase e um único módulo IGBT para a parte inferior da faseEstes são tipicamente Powerrex CM1000HA-28H IGBTs. Estas placas são destinadas a se conectar diretamente à placa Bridge Personality Interface, bem como aos terminais de portão, emissor e coletor do IGBT.Este é um amplificador Gate Drive e placa de interface para a série de inovação 620 quadro unidades de baixa tensão.

Os sistemas GE Mark VI Speedtronic para a gestão de turbinas a gás e a vapor incluíram impulsos de inovação.O módulo funciona com um único módulo IGBT para a parte superior da fase e um único módulo IGBT para a parte inferior da faseSão tipicamente Powerrex CM1000HA-28H IGBTs. As placas DAMA são destinadas a se ligar diretamente à placa Bridge Personality Interface, bem como aos terminais de portão, emissor e colector do IGBT.Possui um módulo de memória duplo em linha (DIMM) para armazenar parâmetros, uma porta Ethernet para comunicação, um LED indicador de estado e uma função de atualização de firmware incorporada.circuitos de proteção para controlar o fluxo de energia elétrica no sistema de acionamentoO cartão foi concebido para ser utilizado em aplicações de alta potência, com uma tensão nominal de até 690 volts e uma corrente nominal de até 1700 amperes.

O IS200DAMAG1BCB é uma placa desordenada que funciona em conjunto com duas pernas de módulos IGBT.Ele se conecta a ambas as pernas de fase superior e pernas de fase inferior IGBTs (normalmente CM1000HA-28 H Powerrex) via conexão diretaA placa também se conecta à placa de interface de personalidade de ponte (BPIA). As conexões são feitas através dos múltiplos pinos em dois conectores,com um conector vertical de 12 pinos e um de 6 pinosA publicação GE GEI-100262A fornece uma lista completa de cada pin e sua utilização e rota de ligação.

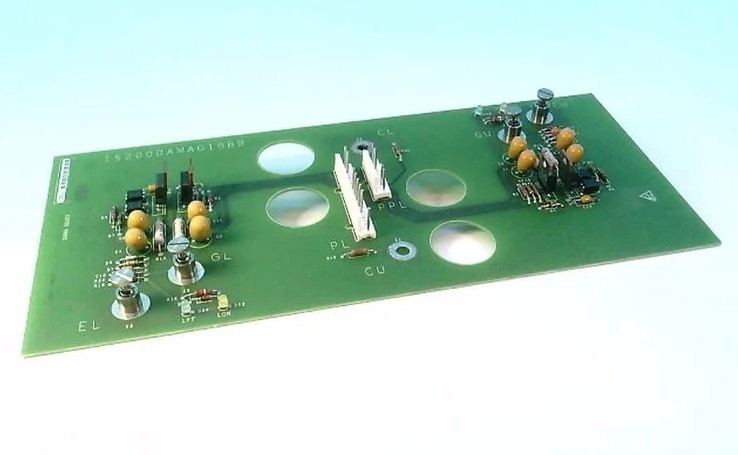

O IS200DAMAG1B é um dispositivo conhecido como placa de inversor.A série 193x é constituída por muitos dispositivos que são utilizados para gerir as operações de turbinas a gás e a vapor para uso industrial.O IS200DAMAG1B é uma placa de circuito impresso retangular relativamente pequena. Uma variedade de pequenos componentes eletrônicos podem ser encontrados concentrados principalmente em dois grupos em cada lado do PCB.Cada um destes grupos contém os mesmos componentesDois componentes de metal de prata altos que são rotulados com a letra E podem ser vistos em cada grupo.
