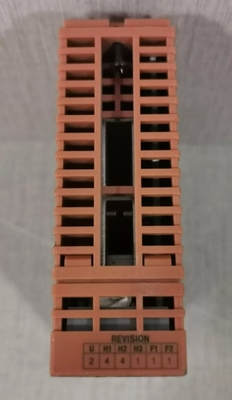

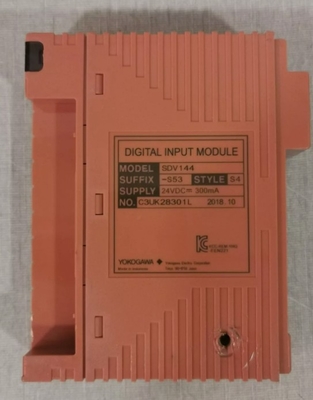

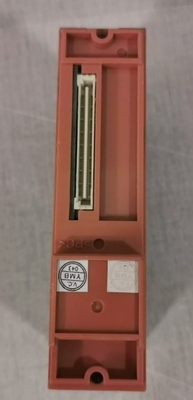

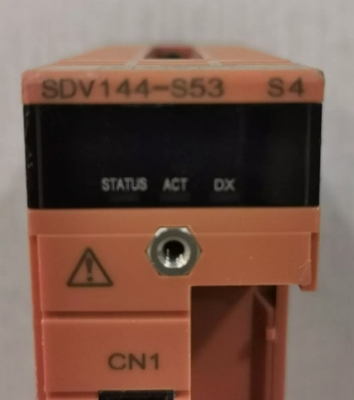

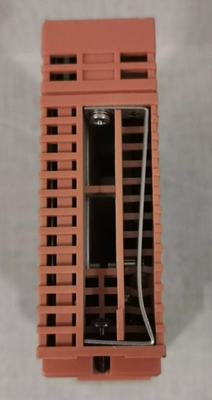

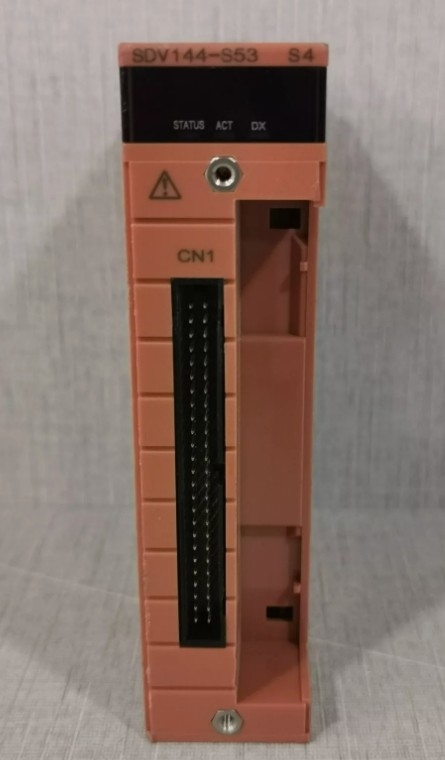

SDV144-S53 YOKOGAWA Modulos de entrada/saída digitais (para FIO) Modulo de isolamento de 16 canais 24 V DC duplo-redundante

SDV144-S53Yokogawa.Modulos de entrada/saída digitais (para FIO) Modulo de isolamento de 16 canais 24 V DC duplo-redundante

Descrição:

Se forem utilizadas funções de diagnóstico de cablagem de campo SDV144, devem ser instalados os seguintes elementos de diagnóstico para canais individuais na vizinhança do equipamento de campo:

• SCB100 (para detecção de circuito aberto defeituoso ao aceitar sinais desligados)
• SCB110 (para detecção de curto-circuito defeituoso durante a aceitação de sinais)
• Os sinais de entrada estão normalmente desligados durante o funcionamento normal.
• Os sinais de entrada estão normalmente ligados durante o funcionamento normal.

Os módulos de entrada aceitam sinais de contato do campo.

• Essas tensões mostram o caso usando a fonte de alimentação de campo flutuante.Para a maior imunidade ao ruídoRecomenda-se a alimentação de campo flutuante.
• Quando a tensão de resistência da fonte de alimentação do campo entre o lado secundário e a terra for inferior ao valor indicado no quadro anterior,Estas tensões são adotadas como a tensão resistente da fonte de alimentação do campo.
• No caso do SDV144-S£C, o número de canais de entrada que um utilizador pode utilizar e a fonte de alimentação externa são restritos. Ver “ProSafe-RS Outline of I/O Modules (for FIO) ” (GS 32P06K60-01EN).
• O valor nominal de contacto e a fonte de alimentação externa do código de estilo SDV144 S1, S2 e S3 são de 24 V CC ± 5%.
• Quando se conecta a placa terminal SDV144 e SED4D usando o cabo de sinal dedicado, a tensão de resistência é de 500 V AC (entre as linhas de sinal de entrada e o sistema).A tensão de resistência depende das especificações elétricas do cabo..

Detalhes do produto:

Informações adicionais:

Ficha de dadosYokogawa SDV144-S53.pdf
