IS200RAPAG1B Placa de alimentação de rack GE Marca VI

IS200RAPAG1B Placa de alimentação de rack GE Marca VI

Detalhes do produto:

Informações adicionais:

Descrição:

IS200RAPAG1B é uma placa de alimentação de rack fabricada e projetada pela General Electric e faz parte da série Mark VI usada em sistemas de controle de turbinas a gás.O sistema está disponível em configurações de controlo redundantes modulares (TMR) simples ou triplos, com racks únicos ou múltiplos e I/O local ou remoto. A interface I/O destina-se a uma interface directa com os sensores e atuadores da turbina,Eliminação da necessidade de interpor instrumentos e dos problemas de fiabilidade e manutenção que o acompanhamEsta placa está ligada ao rack da série Innovation através de um conector P1. Este conector tem três linhas de 32 pinos cada.Uma descrição completa das conexões de pinos pode ser encontrada nos manuais associadosEste é o único conector da placa. O MKVI inclui uma Interface de Operador construída em um PC rodando o Microsoft Windows e suportando gráficos CIMPLICITY e a caixa de ferramentas do sistema de controle GE.

No painel frontal do painel, você encontrará dois indicadores LED rotulados IPOK e MPOK. Estes indicadores fornecem feedback visual e informações de status,Permitir aos utilizadores avaliar rapidamente o estado operacional da placaSão concebidos para fornecer sinais claros e concisos sobre a entrada/saída e o desempenho geral do processador.Acessível através de uma abertura longa e estreitaEstes pontos de ensaio TP, nomeadamente N15, P5, P15 e DCOM, permitem a medição e análise do sinal.Os utilizadores podem ligar equipamentos de medição a estes pontos de ensaio para monitorizar e solucionar problemas de sinais que passam através da placa, facilitando as tarefas de diagnóstico e manutenção.

Em termos de componentes de hardware, inclui dois transformadores de tamanhos diferentes. Estes transformadores desempenham um papel crucial na conversão e distribuição de energia elétrica em toda a placa,assegurar uma operação eficiente e fiávelAlém disso, está incluído um único fusível de 250 V de 1 amperes para proteger a placa contra condições de sobrecorrente e proteger outros componentes de possíveis danos.

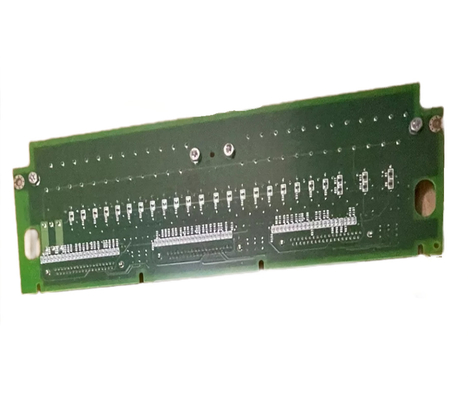

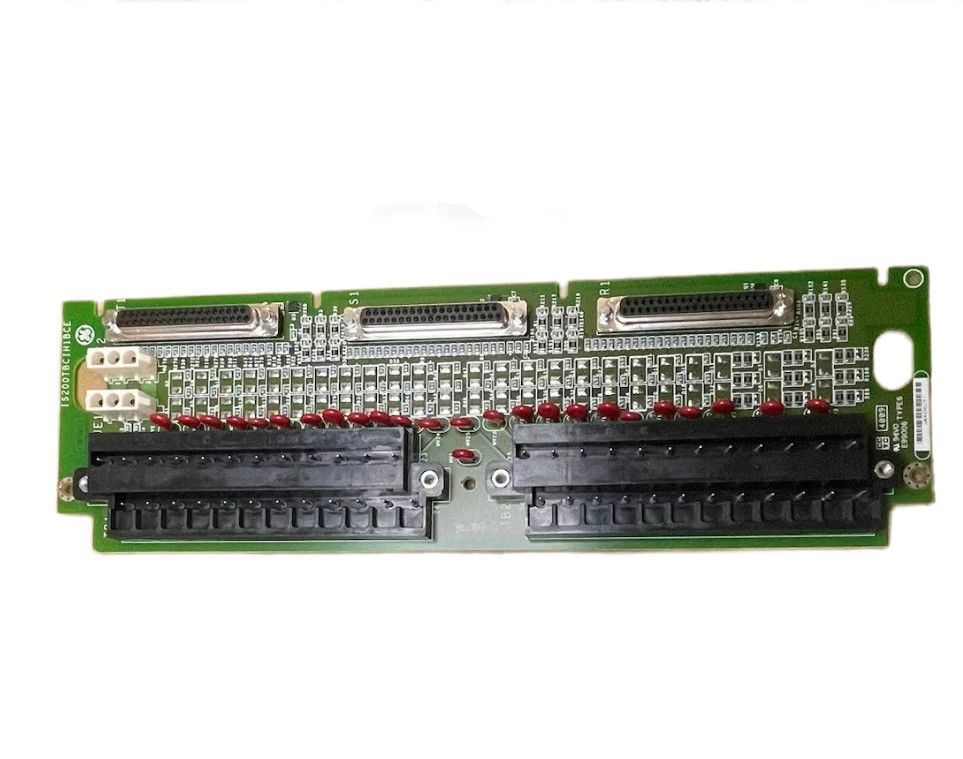

A placa tem dois transformadores de tamanhos diferentes, um único fusível (1 ampere, fusível 250V), um único conector de plano de fundo, vários circuitos integrados, incluindo um dispositivo de memória serial de 1024 bits,vários transistoresA placa também possui condensadores de vários materiais, incluindo condensadores eletrolíticos de alta tensão, bem como resistores de filme metálico.A placa é perfurada na fábrica em vários locaisA maioria dos componentes tem um designador de referência.
