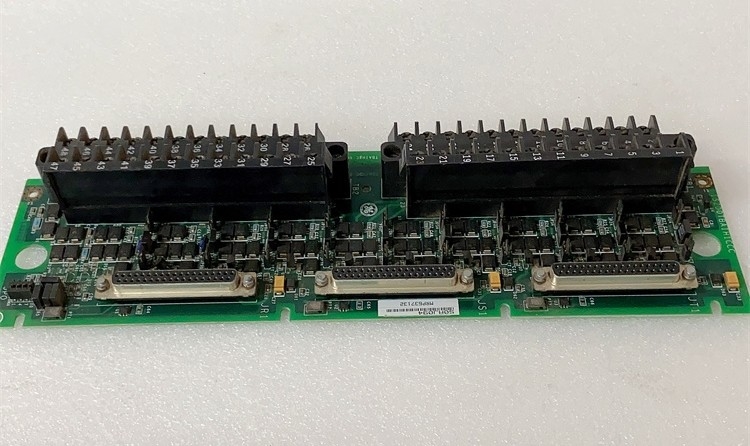

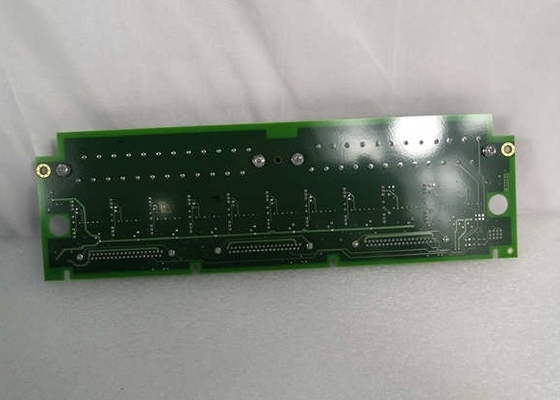

Placa terminal de entrada analógica de IS200TBAIH1C GE Mark VI Bridge Interface Board

IS200TBAIH1C GE Analog Input Terminal Board Mark VI Bridge Interface Board

Detalhes do produto:

Descrição:

IS200TBAIH1C é uma placa terminal de entrada analógica fabricada e projetada pela General Electric como parte da série Mark VI usada em sistemas de controle de turbinas a gás.Duas saídas e 10 entradas analógicas são suportadas pela placa terminal de entrada analógicaOs transmissores de dois, três, quatro fios ou alimentados externamente podem ser ligados a uma das dez entradas analógicas.Uma corrente de 0-20 mA ou 0-200 mA pode ser configurada para as saídas analógicas. A sobrecarga e o ruído de alta frequência são protegidos por circuitos de supressão de ruído nas entradas e saídas.

Para conectar aos processadores de E/S, o TBAI tem três conectores DC-37 disponíveis.As ligações directas à eletrónica e as ligações por cabo são possíveisPara os três conectores para os controles R, S e T em aplicações TMR, os sinais de entrada são ventilados para fora.a corrente total dos três condutores de saída que estão ligados é combinada para executar as saídas TMRDepois disso, o sinal de corrente total é dado aos aparelhos eletrónicos pelo TBAI para que possam regá-lo ao ponto de regulação especificado.

• Um transmissor de dois fios com entrada analógica
• Transmissor de três fios com entrada analógica
• Um transmissor de quatro fios com entrada analógica
• Transmissor com entrada analógica e alimentação externa
• Entrada analógica, corrente contínua de 5 e 10 volts
• 0-20 mA de saída analógica
• 0-200 mA de saída analógica

O IS200TBAIH1C é um dispositivo conhecido como placa terminal analógica.Mark VI e as outras séries da linha Mark da General Electric foram criadas para controlar e automatizar os processos de turbinas a gás e a vaporA placa de circuito impresso IS200TBAIH1C é um dispositivo muito longo e fino.Cada bloco de terminais pode conter até vinte e quatro terminais, em forma de cubo, fabricados em metal prateado..
