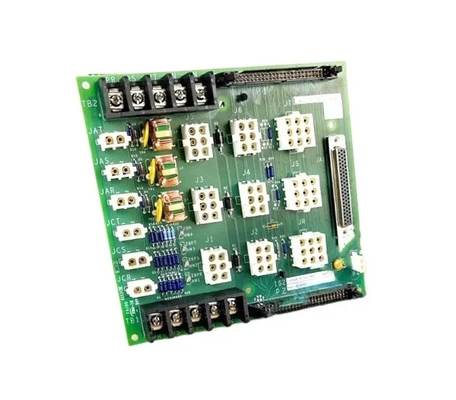

IS200JPDSG1A Modulo de controlo da placa de distribuição de energia GE Mark VI IS200

IS200JPDSG1A Modulo de controlo da placa de distribuição de energia GE Mark VI IS200

Detalhes do produto:

Informações adicionais:

Descrição:

A placa IS200JPDSG1A é projetada para ser instalada convenientemente em um suporte de metal que se encaixa em um trilho DIN vertical, tipicamente posicionado ao lado de outras placas de distribuição de energia.O JPDS também está disponível com um suporte metálico específico adaptado para montagem diretaO IS200JPDSG1A é uma placa de distribuição de energia de 28 V fabricada e projetada pela General Electric.A placa de distribuição de energia de 28 V (JPDS) fornece ao sistema de controlo uma potência de entrada de 28 V de corrente contínua a partir de conversores externos ac/dc ou dc/dc. JPDS incorpora feedback do pacote PPDA I / O no sistema PDM. A placa de distribuição de energia, ou JPDS,é o que transfere 28 V de potência de corrente contínua das fontes de energia escolhidas para as placas JPDP (para alimentar os pacotes de I/O) e racks de controleOs conectores JR, JS e JT são usados para fornecer a entrada de energia convencional de 28 V ao JPDS.

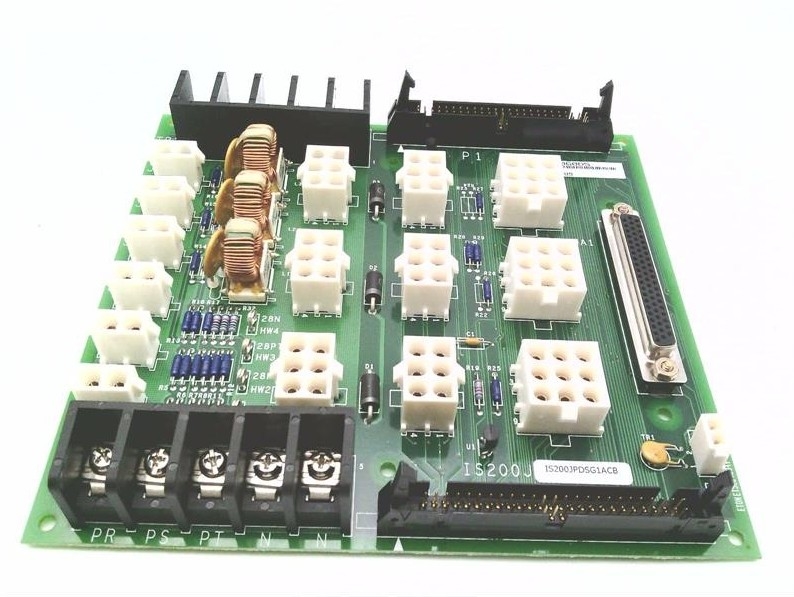

O IS200JPDSG1A é construído com três bobinas de indução, quatro varistores, quatro pontos de teste TP, dois transistores e vários resistores e capacitores.Cada um dos pontos de teste TP tem uma série 10k resistor que está isolando o anelA placa é projetada para montagem DIN-rail e pode ser montada ao lado de outras placas de distribuição de energia.fornecerá mais informações sobre a operação, fiação e instalação desta placa.

A placa de distribuição de corrente contínua IS200JPDSG1AEC é uma placa que receberá vinte e oito volts de corrente contínua.A fonte de alimentação é normalmente recebida a partir de um conversor externo de corrente alternada/corrente contínua ou de corrente contínua/corrente contínuaEste modelo é semelhante ao módulo JPDM. No entanto, este modelo tem mais componentes do que o módulo JPDM, que inclui mais fusíveis de circuito ramificado e conectores de saída.Graças aos dois conectores de cabo de fita neste módulo, também tem o potencial de hospedar um pacote PPDA I / OTal como o módulo JPDM, o módulo JPDS será montado num módulo distribuidor de energia.

A placa IS200JPDSG1AEC tem características específicas, algumas das quais são um conector DC62 que pode hospedar o PPDA, três saídas rotuladas JAS, JAT e JAR que são usadas para conectores de energia auxiliares,IS200JPDSG1A é parte do módulo GE Mark VI. É um cartão de Acessórios de Distribuição de Energia, que é usado para o pacote de feedback de I / O do sistema de distribuição de energia IS220PPDAH1A.IS200JPDSG1A tem 15 diferentes conectores de plugue e fusíveis de circuito ramificado e conectores de saídaO GE IS200JPDSG1A é um cartão de distribuição de energia de ponta concebido para integração perfeita em sistemas de controlo industriais, garantindo uma gestão de energia e fiabilidade do sistema ideais.
