IS200VCRCH1B CE Contacto de entrada/saída de retransmissão placa de circuito componente placa

IS200VCRCH1B Correios de entrada/saída de contato GE

Detalhes do produto:

Descrição:

O controlo da turbina Mark VI foi concebido como um sistema de controlo, protecção e monitorização integrado completo para aplicações de geradores e motores mecânicos de turbinas a gás e a vapor.É também uma plataforma ideal para a integração de todos os controlos da ilha de potência e do equilíbrio da planta (BOP)Os pacotes de entrada/saída MK Vie contêm duas portas de rede de entrada/saída com um relógio em tempo real e um processador para sincronização da sequência de eventos e uma placa de aquisição de dados.

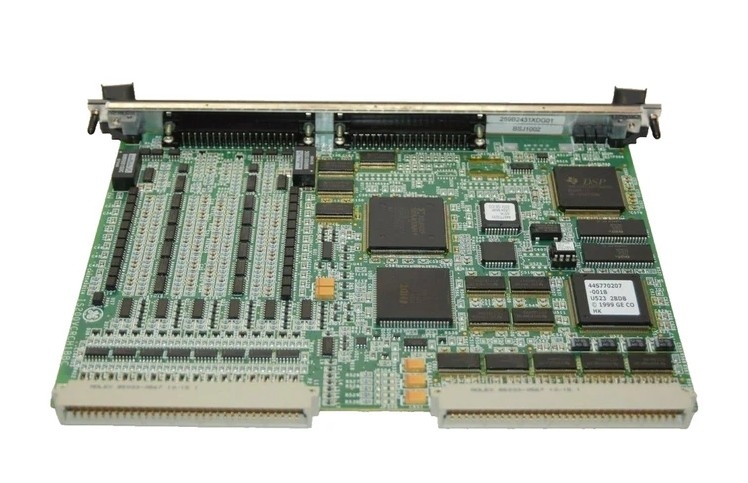

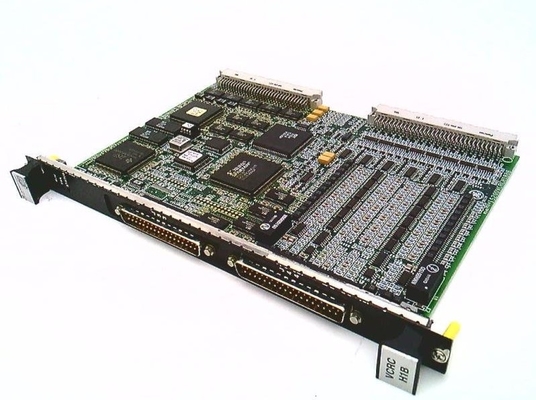

IS200VCRCH1B é uma placa de entrada/saída de contato fabricada pela General Electric como parte da série Mark VI usada em sistemas de controle de turbinas a gás.O Contact Input/Relay Output Board aceita 48 entradas discretas e gerencia 24 saídas de relé de um total de quatro placas de terminais através de sua placa de acompanhamentoO módulo VCCC de largura dupla cabe no rack de E/S do VME. Dois conjuntos de conexões J3/J4 são fornecidos neste rack para cablagem às placas terminais TBCI e TRLY.o VCRC é uma placa mais estreita que pode ser usada.

Uma placa de terminal de entrada de contato (TBCI) é conectada para as primeiras 24 entradas de contato seco; uma segunda placa de terminal é necessária para as entradas 25-48.A placa terminal está ligada ao rack VME que abriga a placa do processador VCCC por cabos com plugues moldadosPara as entradas de monitorização de variáveis cruciais da turbina, estão disponíveis digitalização e gravação de alta velocidade a 1 ms por segundo.O registo da sequência de eventos (SOE) relata a conversação de contacto e a largura dos pulsos até 6 ms., juntamente com todas as aberturas e fechamentos de contacto com uma resolução temporal de 1 ms.

A placa IS200VCRCH1BBB é muito confiável e, portanto, menos propensa a danos.Assim que recomendamos manter os cartões em caixas de armazenamento estático sensível em condições recomendadasO IS200VCRCH1B é um componente de placa GE Mark VI.O MKVI faz parte da família Speedtronic de sistemas de gerenciamento de turbinas de gás e vapor que foram desenvolvidos e melhorados pela General Electric desde o lançamento do Mark I na década de 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

A placa IS200VCRCH1B funciona como uma placa de entrada/saída discreta. Esta é uma placa de uma única ranhura que tem a mesma funcionalidade de uma placa VCCC, mas não inclui uma placa filha,Assim, ocupa menos espaço na prateleiraNo entanto, como as saídas de relé para esta placa utilizam as portas J3/J4 no rack VME, os cabos devem ser colocados no painel frontal.O GE IS200 é uma família de placas de circuito impresso (PCBs) usadas em sistemas de controle de turbina GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
