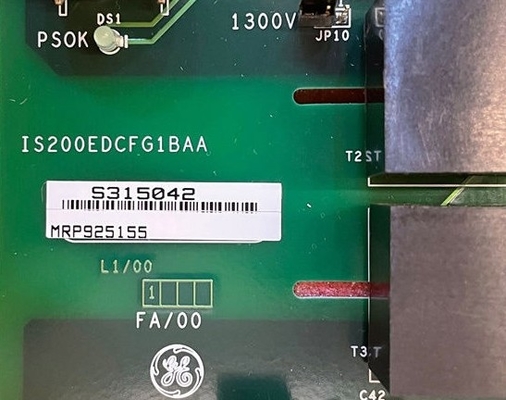

IS200EDCFG1B GE EX2100 Feedback Direct DC Exciter Card Campo Voltagem e Corrente de Campo

IS200EDCFG1B GEEX2100 Feedback Cartão de estimulador de corrente contínua direta Voltagem e corrente do campo

Descrição:

O IS200EDCFG1B é um cartão de feedback de corrente contínua (EX2100).A placa mede a tensão e a corrente do campo.

O isolamento de tensão e a imunidade ao ruído são fornecidos através de uma ligação de fibra óptica entre a placa EISB no painel de controle.

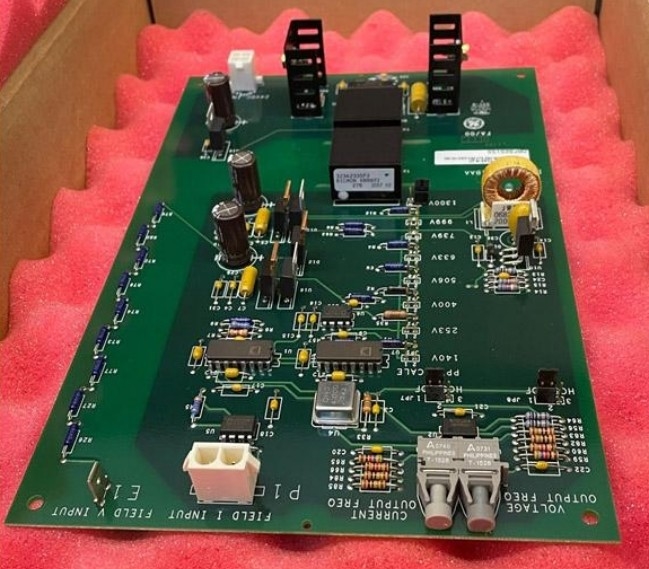

Como entrada, estes são denotados como P2 (plug de duas posições) (4 plug de posição). Existem vários capacitores eletrolíticos de alta tensão na placa, bem como outros tipos de capacitores.

Seis circuitos integrados, um inductor de bobina, vários transistores e dois relés estão incluídos na placa.Também vale a pena notar que a placa tem sete ponte voltagem escala-down selectores marcados sobre ele.

O feedback de corrente de campo do modelo IS200EDCFG1B é medido através do desvio de corrente contínua localizado na ponte SCR.Quando a corrente do campo está funcionando como deveria ele irá gerar um sinal de baixo nível, que tem um valor máximo de 500 MV, que será a entrada para um amplificador diferente.
