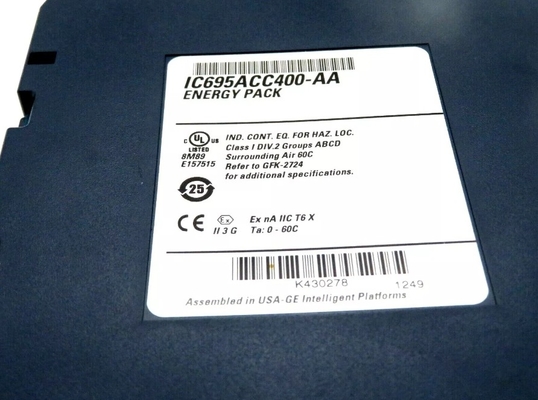

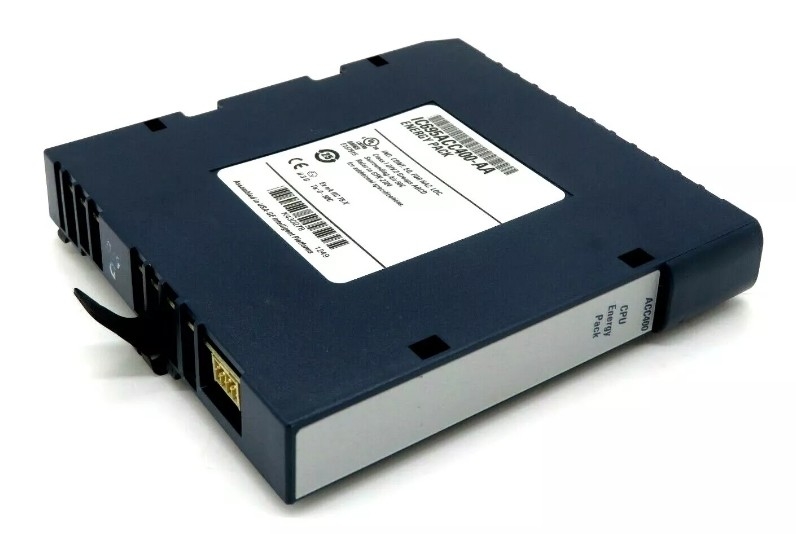

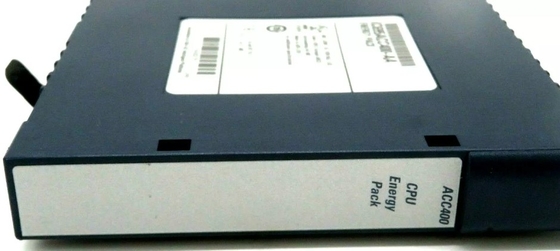

IC695ACC400 GE PACSystems RX3i Módulo de acessórios do pacote de energia

IC695ACC400GEMódulo de acessórios do pacote energético PACSystems RX3i

Detalhes do produto:

Descrição:

O PACSystems* RX3i IC695ACC400 Energy Pack destina-se a ser utilizado com uma das seguintes CPUs RX3i: CPE302, CPE305 ou CPE310.

Em caso de perda de energia do sistema, o Energy Pack mantém a energia por tempo suficiente para que a CPU escreva o conteúdo da memória do usuário para a memória de armazenamento não volátil (flash).

O Energy Pack é montado no lado esquerdo de um módulo RX3i e é ligado à CPU através de um cabo IC695CBL001.

Enquanto o sistema está ligado, o Energy Pack carga a partir do trilho RX3i 24 Vdc através do cabo I695CBL001 que conecta a CPU ao Energy Pack.

O pacote energético é compatível com a Diretiva RoHS da UE 2011/65/UE, utilizando as seguintes isenções identificadas no anexo: 7 (a), 7 (c) -I e III.

O Energy Pack é montado no lado esquerdo de um módulo RX3i. Para evitar ocupar uma ranhura no plano traseiro, deve ser montado no módulo (geralmente uma fonte de alimentação) na ranhura 0 do rack.

Ele é conectado à CPU por cabo IC695CBL001. Observe que, quando montado em um módulo na ranhura 0, o Energy Pack se estenderá aproximadamente 13 mm (0,5") além do lado esquerdo do plano de fundo.Para instalar o Pacote de Energia:

1Envolver os ganchos de montagem superiores no quadro do módulo do Energy Pack, tal como mostrado na figura 3.

2Vira a parte inferior do Energy Pack para o seu lugar, ligando os ganchos inferiores.

3Conecte o cabo IC695CBL001 do conector na parte inferior do Energy Pack (Figura 2) ao conector correspondente na parte inferior da CPU.

Ficha de dadosGE IC695ACC400.pdf
