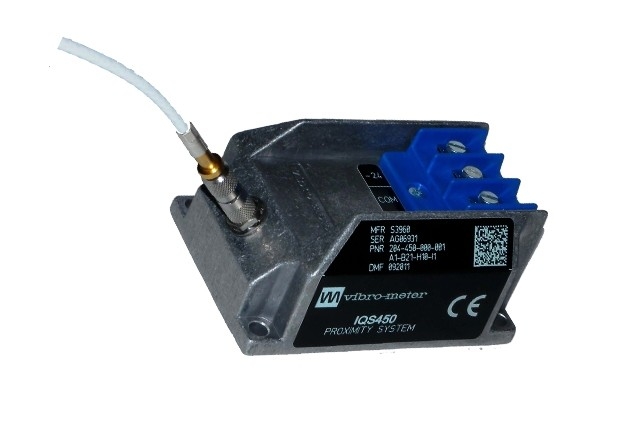

IQS450 204-450-000-002 Sistema de medição de proximidade A1-B21-H10-I0

QS450 204-450-000-002 A1-B21-H10-I0Sistema de medição de proximidade

Detalhes do produto:

Informações adicionais:

Descrição:

O sistema é baseado em um sensor sem contato TQ401 e um condicionador de sinal IQS450, formando juntos um sistema de medição de proximidade calibrado em que cada componente é intercambiável.O sistema produz uma tensão ou corrente proporcional à distância entre a ponta do transdutor e o alvo, como um eixo de máquina.

O condicionador de sinal IQS450 contém um modulador/demodulador de alta frequência que fornece um sinal de condução ao transdutor.Isto gera o campo eletromagnético necessário usado para medir a lacunaO circuito do condicionador é feito de componentes de alta qualidade e é montado numa extrusão de alumínio.

Requisitos gerais de entrada do transdutor: fonte de alimentação de alta frequência de um condicionador de sinal IQS450

Condicionador de sinal IQS450:

Voltagem de saída, configuração de três fios:

• Tensão a GAP min: -1,6 V

• Tensão máxima: GAP: -17,6 V

• Faixa dinâmica: 16 V

• Impedância de saída: 500 Ω

• Corrente de curto-circuito: 45 mA

Saída de corrente, configuração de dois fios:

• Corrente a GAP min: -15,5 mA

• Corrente a GAP máximo: -20,5 mA

• Faixa dinâmica: 5 mA

Capacidade de saída: 1 nF

Indutância de saída: 100 μH
