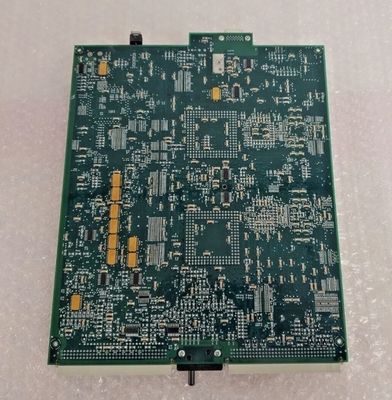

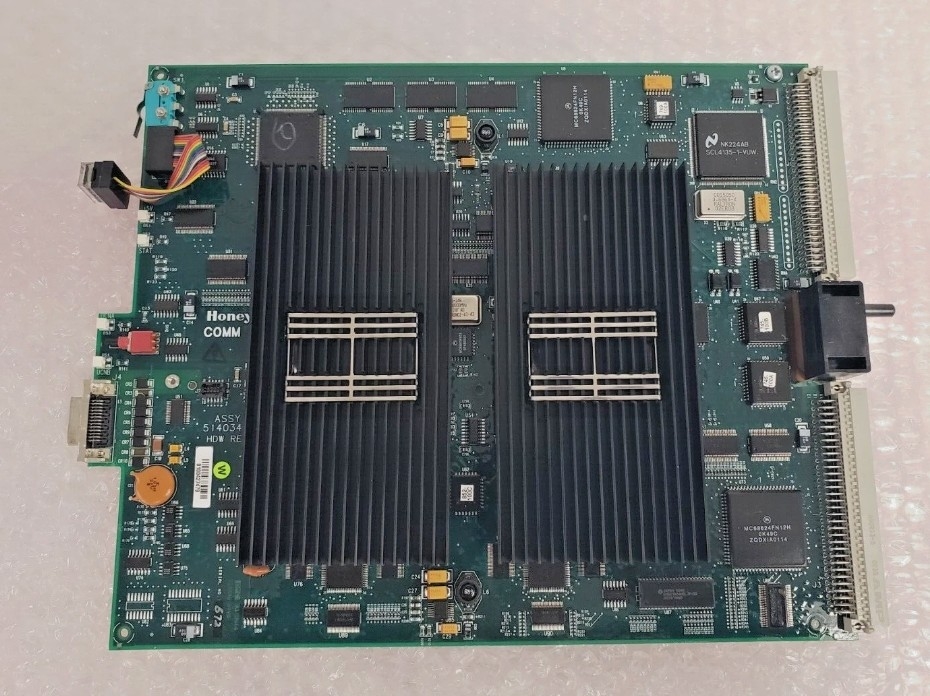

Honeywell 51403422-150 HPM módulo de processador de comunicação e controle

Honeywell 51403422-150 HPM módulo de processador de comunicação e controle

Detalhes do produto:

Informações adicionais:

Descrição:

O processador de comunicação e controlo HPM (51403422 - 150) é responsável pelas funções de comunicação de rede do HPM.Este processador de controle pode executar regulatórioA Rede Universal de Controle (UCN) é uma rede de controle de processos de alta velocidade e alta segurança.Possui uma banda de 5 megabit/segundo com controle de acesso de bus token.

Os conjuntos HPMM são colocados nas duas posições mais à esquerda do arquivo do cartão.O módulo HPM UCN Interface é instalado no conector abaixo do cartão de alta performance Comm / Control na primeira ranhuraO cartão de ligação I/O de alto desempenho (51309276 - 150) é composto por um processador de ligação I/O, SRAM para comunicação entre o processador e o cartão de comunicações/controle,uma interface driver/receptor de ligação I/O, e um conversor de potência de +24 Vdc para +5 Vdc. Este conversor fornece +5 Vdc para ambas as placas HPMM e o módulo HPM UCN Interface.

Quando o HPMM é alimentado, ilumina-se o indicador de potência de cada cartão HPMM e o módulo de interface UCN HPM.Este indicador permanece iluminado enquanto 24 Vdc do gabinete Sistema de alimentação está disponívelApós a aplicação da energia, o indicador de estado no cartão de comunicação/controle de alto desempenho acende brevemente.o indicador de estado permanece ligado, indicando que não foram detectadas falhas nos ensaios.

Os indicadores dos cabos UCN em utilização são visíveis na parte frontal do módulo HPM UCN Interface (Rx - A e Rx - B).São também visíveis sob a capa da placa de comunicação/controle de alto desempenho (UCN A e UCN B)Estes indicadores ajudam os utilizadores a monitorizar facilmente o estado dos cabos UCN.
