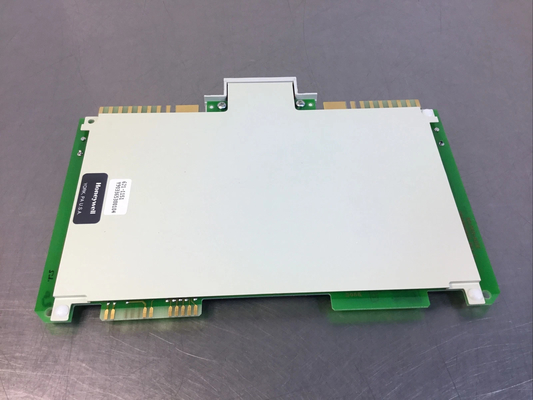

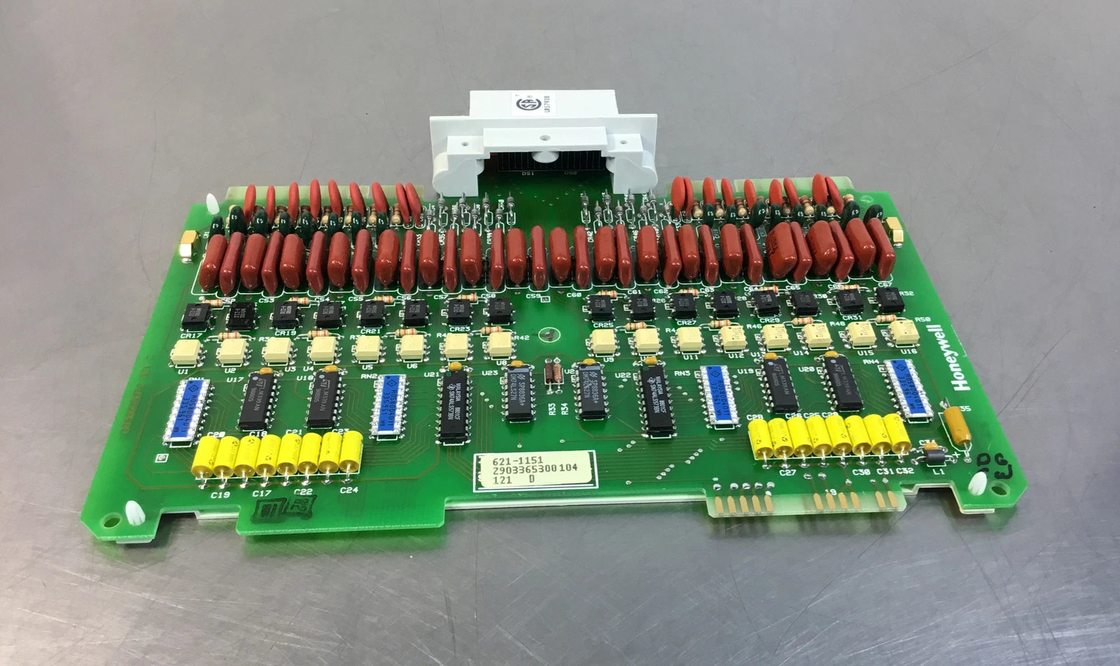

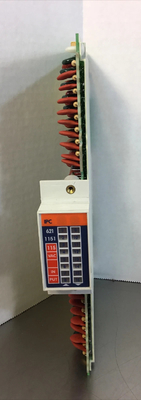

Honeywell 621-1151 placa de entrada analógica 115V AC 16-pt módulo PLC

Honeywell 621-1151 placa de entrada analógica 115V AC, 16-pt. módulo PLC

Detalhes do produto:

Informações adicionais:

Descrição:

Quando instalado num circuito de controlo AC não ligado à terra, este módulo requer uma ligação separada a L1/+VDC para assegurar o bom funcionamento.Embora esta ligação não interfira com a funcionalidade normal de entrada, fornece um equilíbrio crítico do sistema em aplicações com detecção de falhas de terra.

Um compartimento de bateria no PM contém uma bateria de célula seca de lítio de tamanho AA que fornece energia de backup para a área de memória e registro.A bateria está

A saída é de 3,0 volts e suportará tanto as tabelas de memória como as de registo durante um mínimo de 6 meses.

A tabela de dados de estado de saída do sistema contida na placa de circuito impresso do processador abriga o estado de 768 locais de saída.O estado de saída do I/0 real está contido nos locais 0-191 e no estado do relé de controlo nos locais 192-767O cronómetro e o contador pré-definidos e os valores acumulados, bem como outros dados, estão contidos na Tabela de Registo nos endereços 4096-4351, que têm 16 bits de largura.O quadro 1 descreve as capacidades reais do sistema I/0, endereços de relay de controlo e registos de 16 bits.

Uma parte separada da tabela de dados é reservada para informações sobre o estado do sistema.Ver CONTENUTOS DA TABELHA DE ESTADO DO SISTEMA no APÉNDICEO estado de entrada é armazenado nos módulos de entrada individuais e é lido pelo processador durante a execução do programa.
