Honeywell 621-9937 Processador rack de alimentação 2-15AMP 115/230VAC módulo de entrada/saída paralelo

Honeywell 621-9937 Processador rack de alimentação 2-15AMP 115/230VAC módulo de entrada/saída paralelo

Detalhes do produto:

Informações adicionais:

Descrição:

Os racks de entrada/saída paralelos são conectados ao processador ou a outros racks usando PI OMs. O PIOM controla o rack de entrada/saída e comunica com o processador e outros PIOMs. O 621-9937 substitui o 621-9930.O 621-9937 deve ser utilizado em estantes de E/S que contenham qualquer combinação de 32, 16 e 8 pontos de módulos de E/S.

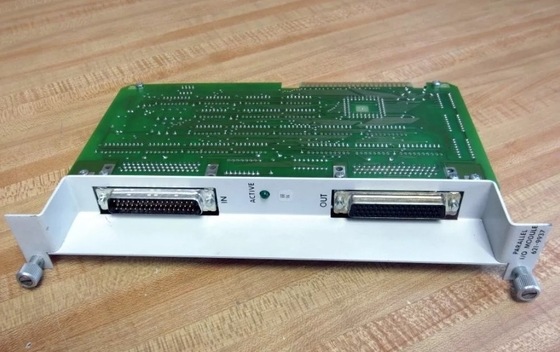

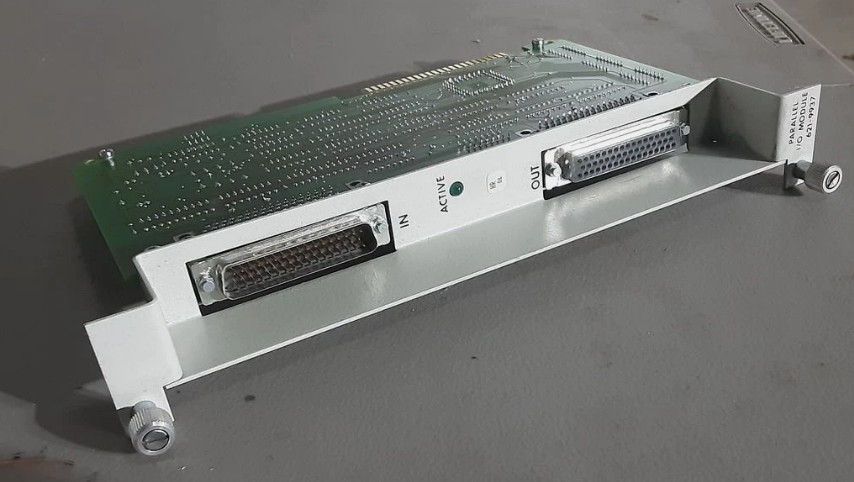

O PIOM tem dois conectores tipo D de 50 pinos. O conector masculino (em cima) é a porta IN e o conector feminino (em baixo) é a porta OUT.Um LED verde rotulado ACTIVO ilumina para indicar a comunicação adequada a partir de um rack anterior.

Cada rack 1/0 acomoda um PIOM. Racks I/0 diferentes dentro do mesmo sistema podem conter diferentes PI OMs, desde que o PIOM correto seja usado em cada rack.

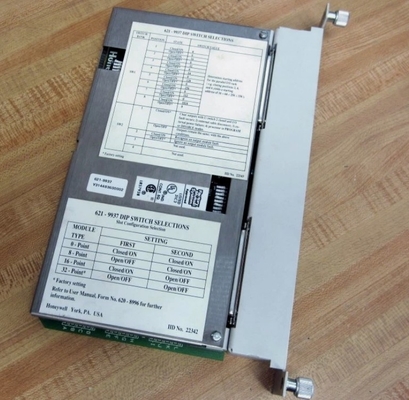

Bancos de interruptores DIP que definem a configuração do rack, as funções de manipulação de saída e a configuração do módulo por tamanho de ponto estão localizados na placa de circuito impresso PIOM.
