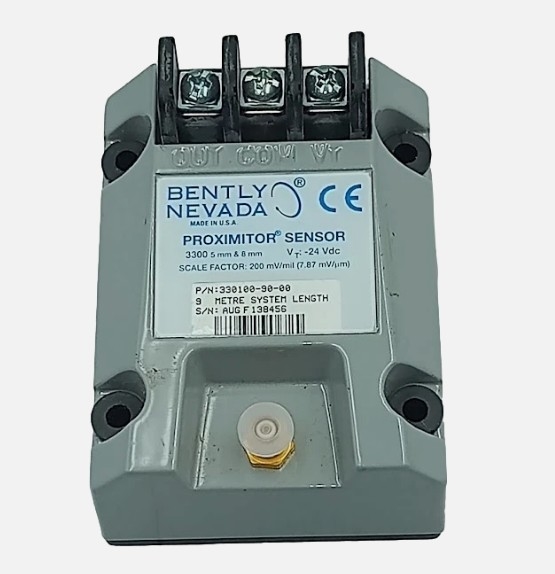

330100-90-00 Bently Nevada 3300 Sensor de Proximidade da Série 24VDC 8 MM

330100-90-00Bently NevadaSensor de proximidade da série 3300 24VDC 8 MM

Detalhes do produto:

Informações adicionais:

Descrição:

O sensor de proximidade 3300 XL NSv tem características semelhantes às encontradas no sensor de proximidade 3300 XL de 8 mm.Seu design fino permite ao usuário montá-lo em uma instalação de alta densidade DIN-rail ou em uma configuração de montagem de painel mais tradicionalA imunidade RFI/EMI melhorada permite que o sensor de proximidade 3300 XL NSv obtenha as aprovações europeias da marca CE sem quaisquer considerações especiais de montagem.Esta imunidade RFI também impede que os sinais de rádio de alta frequência próximos afetem negativamente o sistema de transdutorAs tiras terminais SpringLoc no sensor do proximador não requerem ferramentas de instalação especiais e facilitam ligações de cablagem de campo mais rápidas e altamente robustas.

A sonda 3300 NSv vem em várias configurações de caixa de sonda, incluindo fios de sonda blindados e não blindados 1/4-28, 3⁄8-24, M8X1 e M10X1.A sonda de montagem reversa 3300 NSv vem padrão com 3⁄8-24 ou M10X1 fiosTodos os componentes do sistema de transdutor têm conectores ClickLoc de latão revestido de ouro.O método de moldagem TipLoc patenteado fornece uma ligação robusta entre a ponta da sonda e o corpo da sondaO projeto patenteado da Bently Nevada CableLoc fornece 220 N (50 lb) de força de tração e fixa com segurança o cabo de sonda à ponta da sonda.Recomenda-se a utilização de protetores de conectores na ligação do cabo de sonda a extensãoOs protetores de conectores impedem que a maioria dos líquidos entre nos conectores ClickLoc e afete negativamente o sinal elétrico.

O projeto do 3300 XL NSv Transducer System permite que ele substitua tanto os 3300 RAM Transducer Systems quanto o 3000-series ou 7000-series 190 Transducer System.As atualizações do sistema 3300 RAM para o sistema 3300 XL NSv podem usar a sonda existente, cabo de extensão e sistema de monitorização com 3300 XL NSv Proximitor Sensor.e Sensor Proximitor com componentes NSv.

Salvo indicação em contrário, as seguintes especificações são aplicáveis a um sensor de proximidade 3300 XL NSv, cabo de extensão e sonda entre 0°C e +45°C (+32°F a +113°F) a uma altitude máxima de 2000 m,com uma fonte de alimentação de -24 Vdc, uma carga de 10 kΩ, um alvo de aço AISI 4140 fornecido pela Bently Nevada com diâmetro igual ou superior a 31 mm e um espaço de sonda de 1,0 mm (40 mils).As especificações de precisão e de intercambiabilidade do sistema não se aplicam quando se utiliza um sistema de transdutor calibrado para qualquer alvo que não seja um alvo de aço Bently Nevada AISI 410..

Ficha de dados

Bently Nevada 330100-90-00.pdf
